Sapphire Nitro+ B650i WIFI Platinum

박스 사진 입니다.

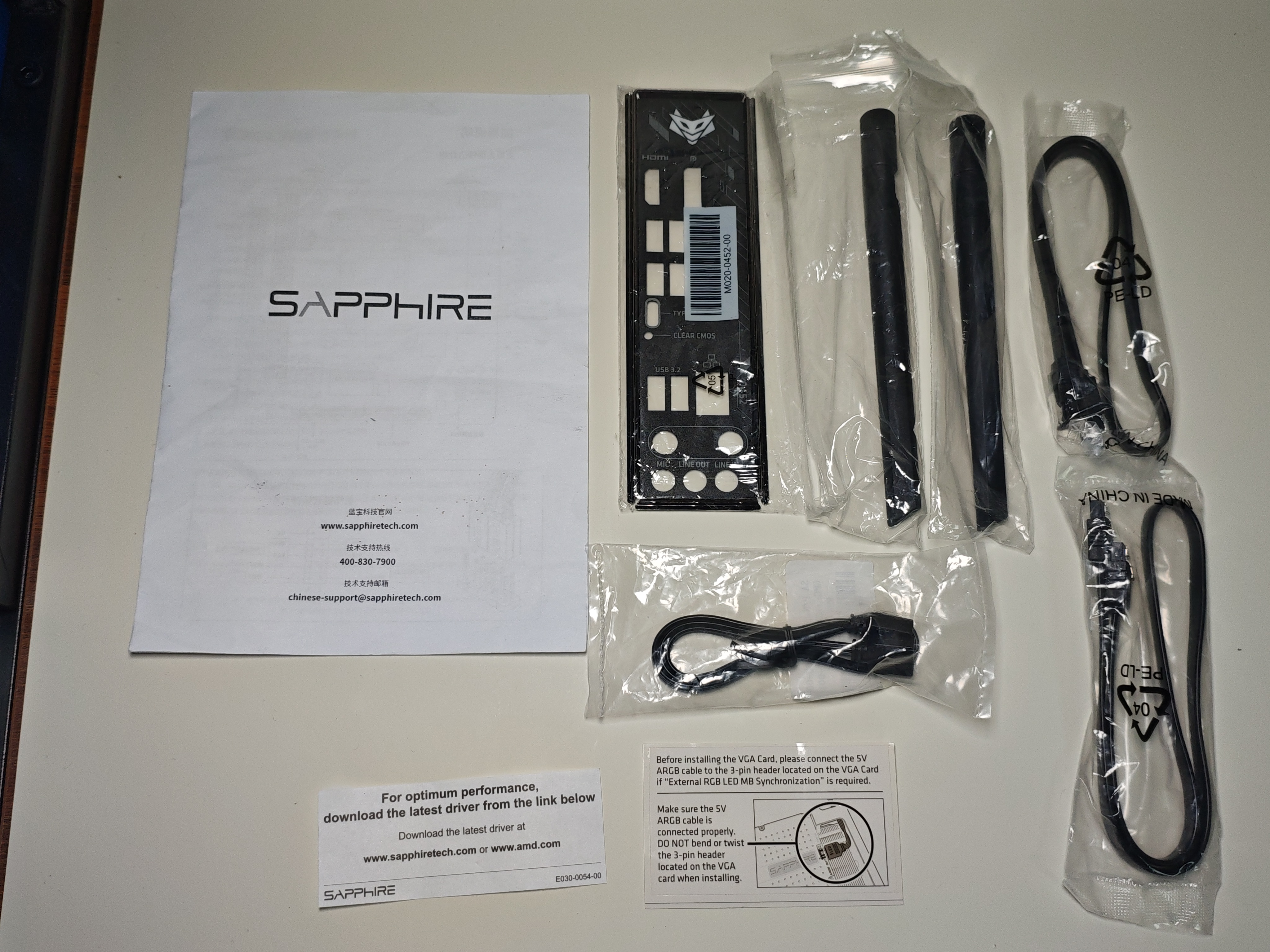

내용물은 제품 설명서, 와이파이 안테나, IO쉴드, 사타 케이블로 구성되어 있습니다.





전면 사진 입니다.

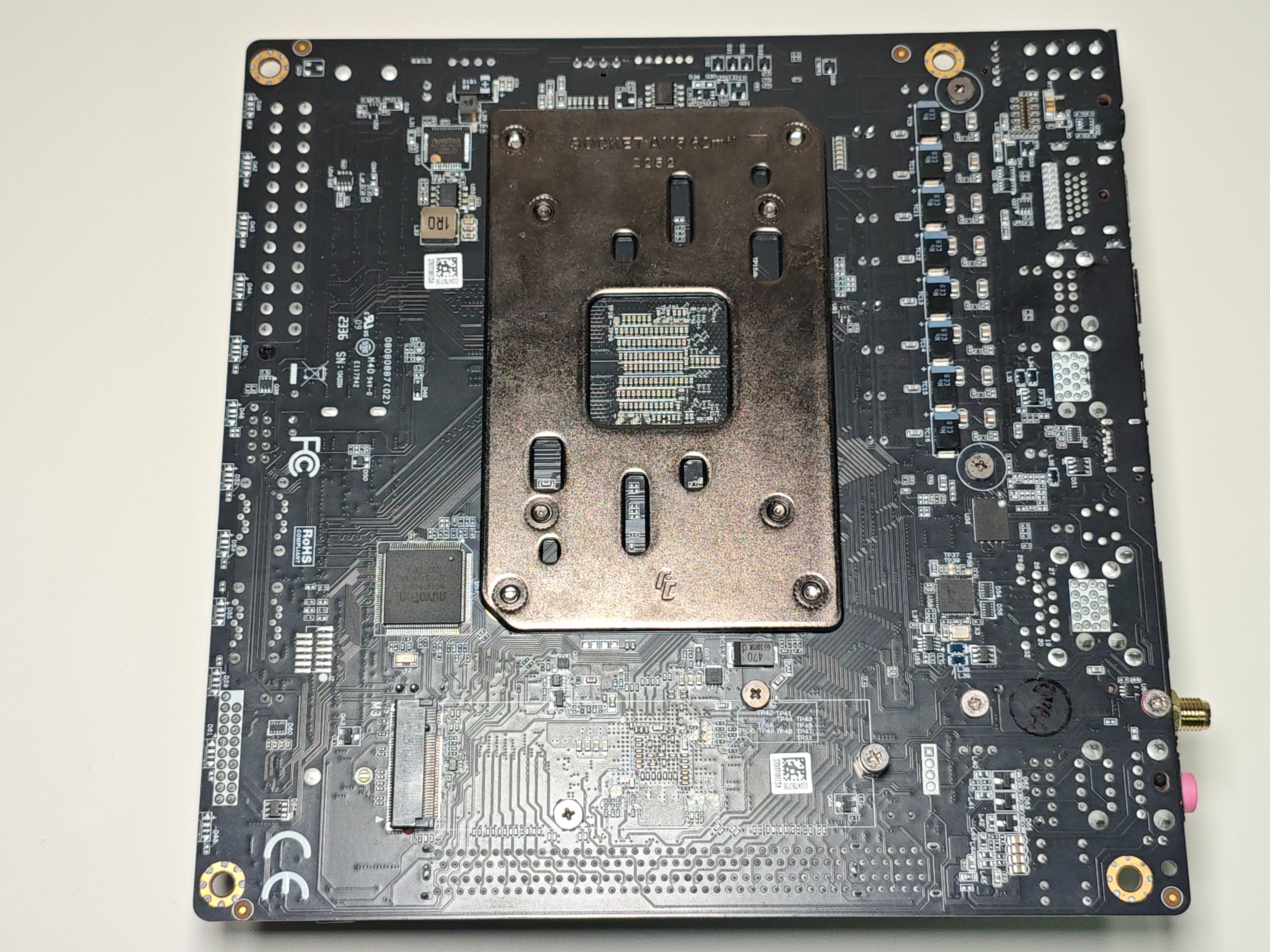

후면 레이아웃 입니다.

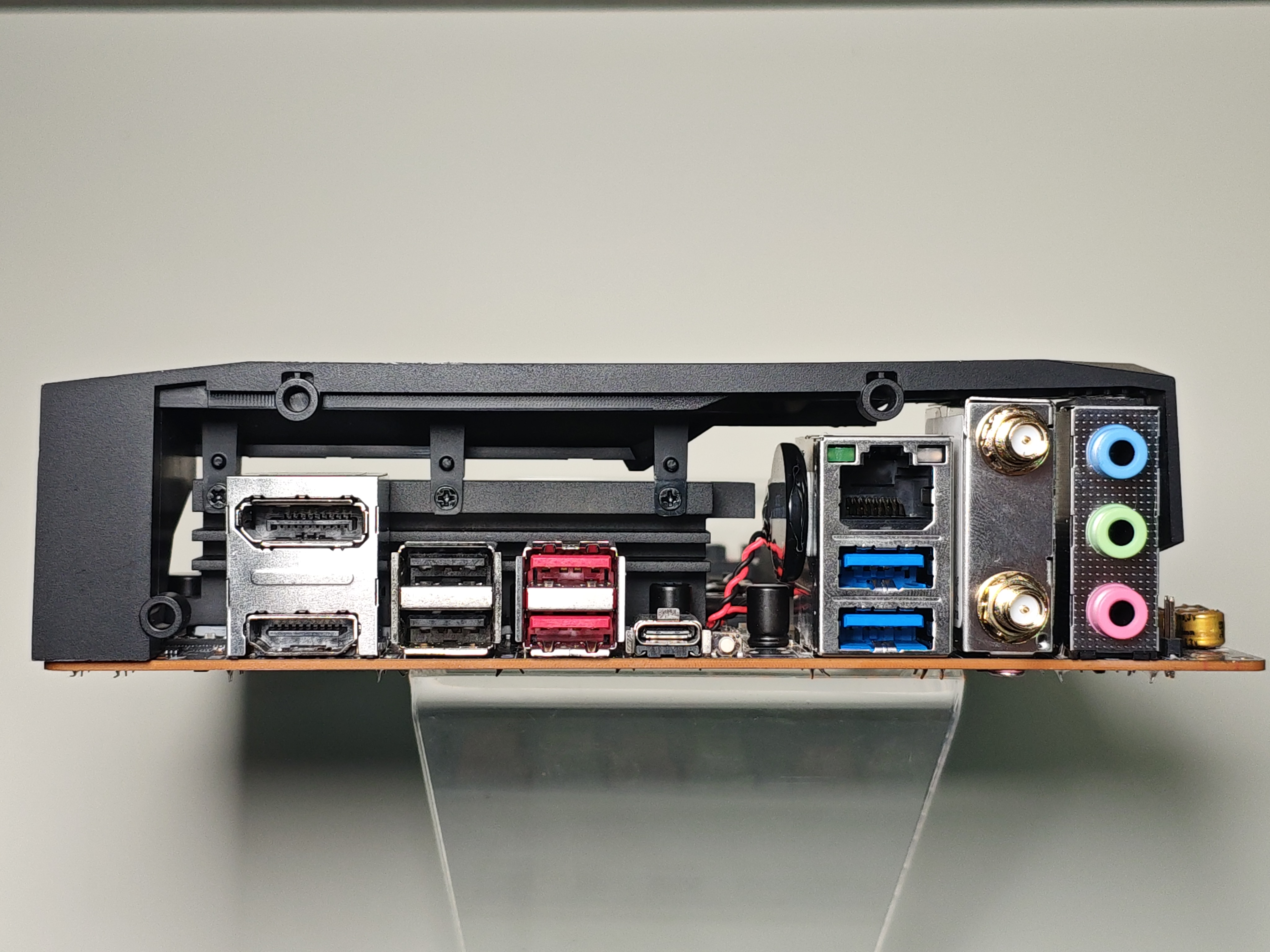

IO 포트도 무난하게 구성되어 있습니다.

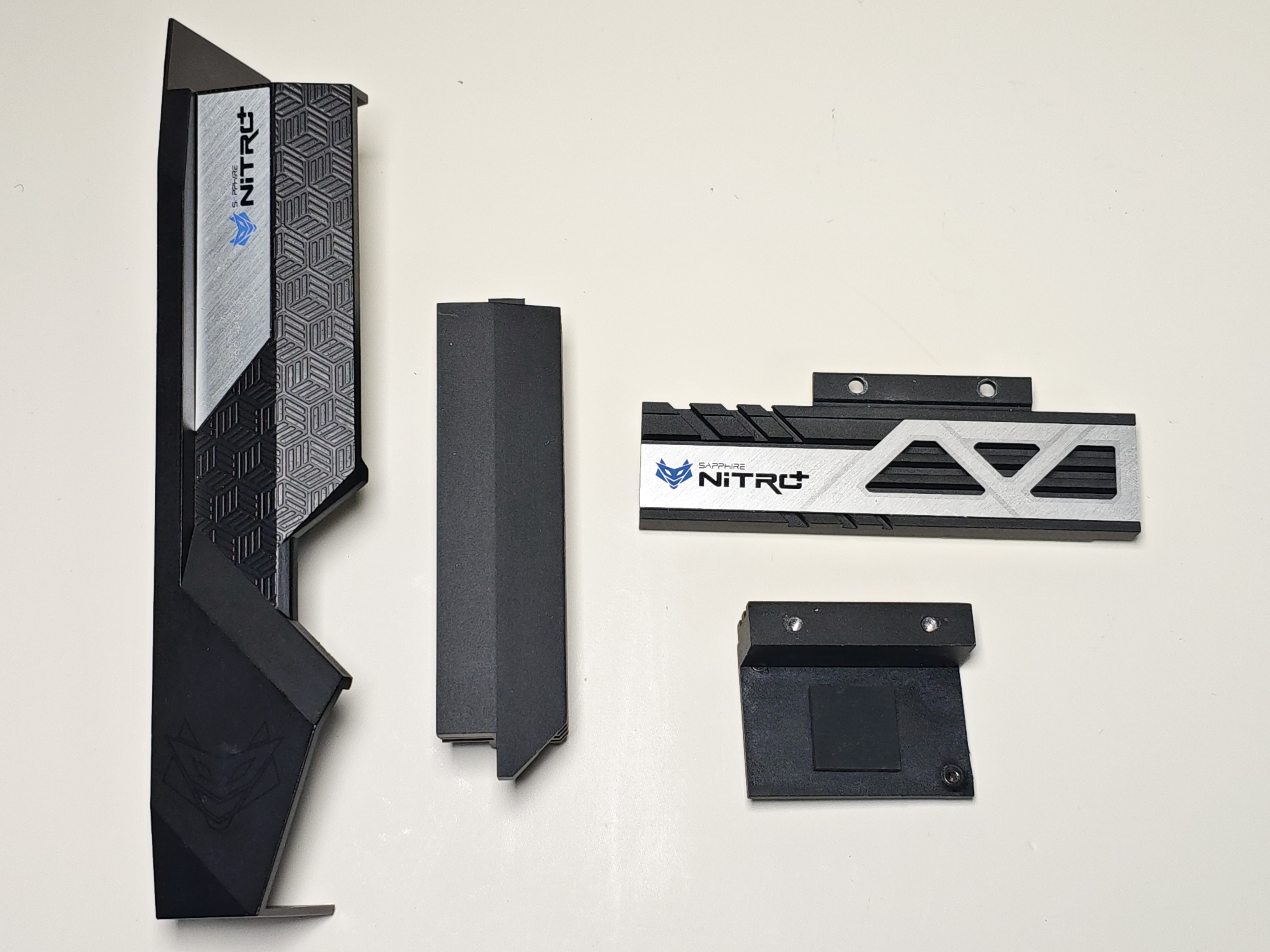

보드에 실장되어있는 방열판 사진 입니다.

보시다 싶이, IO 쉴드 덮개가 플라스틱으로 되어있습니다... 실제로는 조그만 중앙 방열판이 전원부를 커버 합니다.

전작은 히트파이프라도 있었는데 크게 너프된 모습 입니다.





방열판을 탈거한 전면 보드부 사진 입니다.





WIFI 모듈은 리얼택사의 RTL8851BE를 사용합니다.

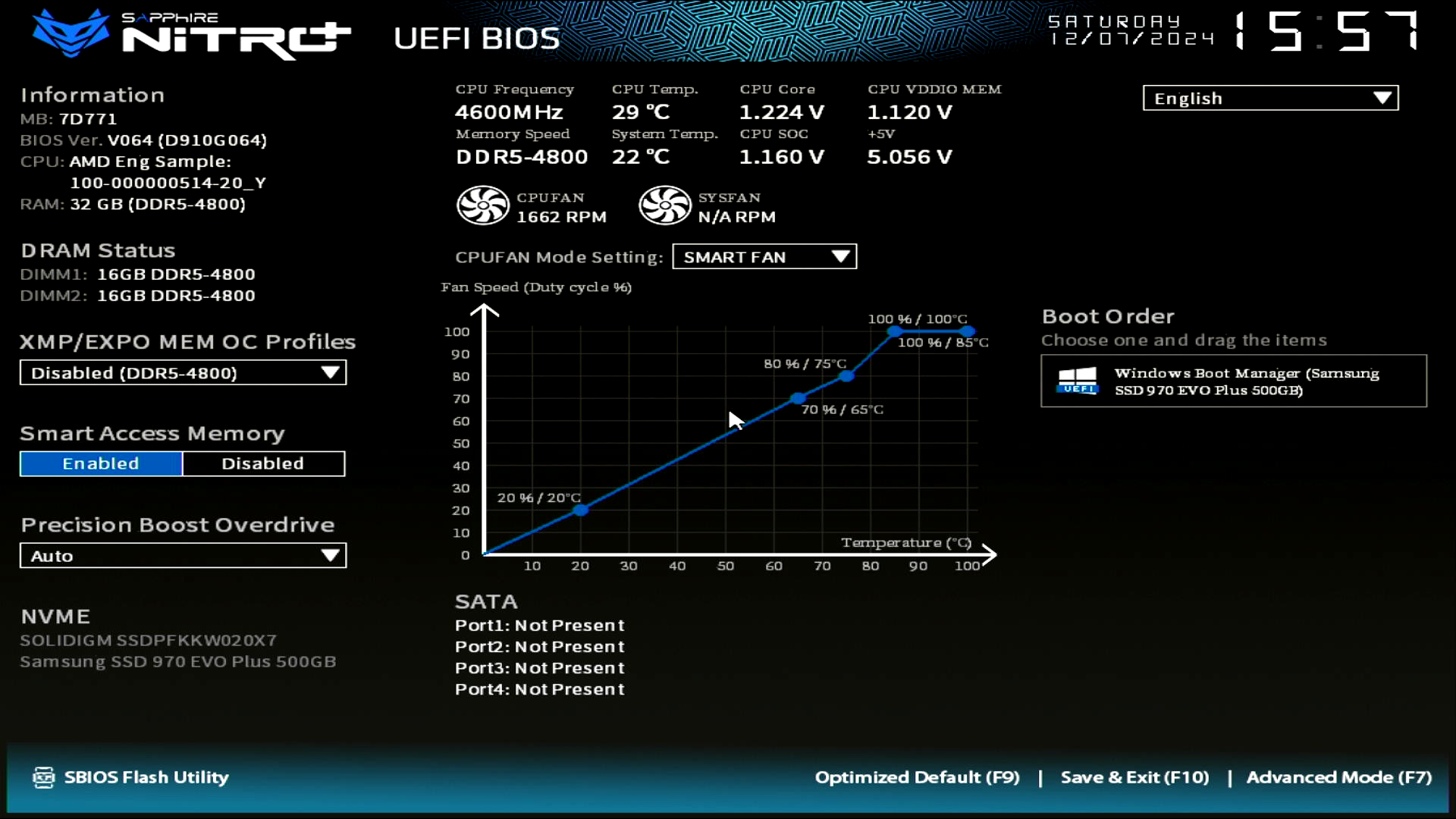

다른 중국 브랜드와 차별화되게 EzMode 화면이 존재합니다.

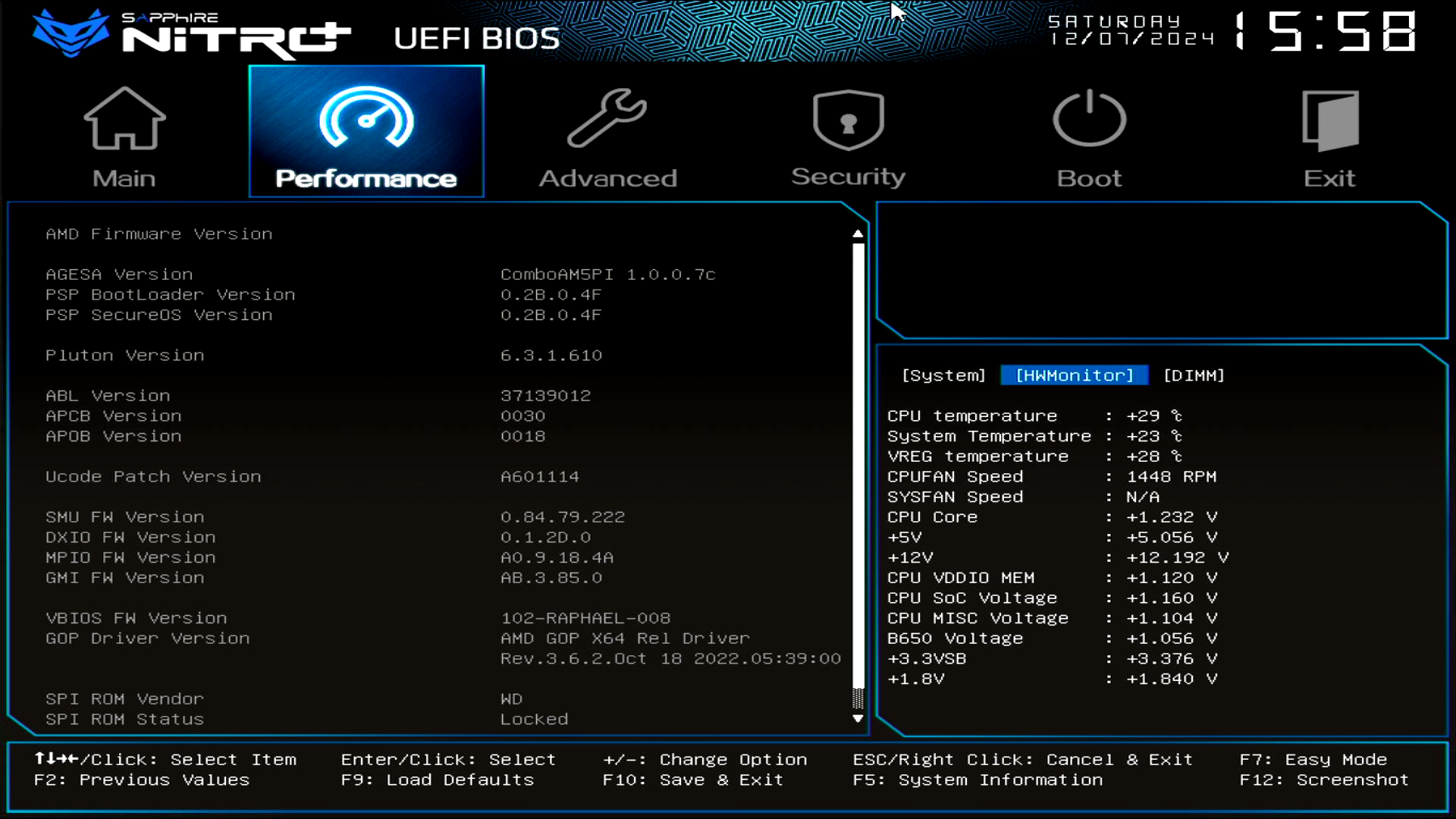

레인 속도 조절 기능이 있습니다.





현재(2024-12-09) 기준 보드가 아직 7천번대만 지원 합니다...





다른 보드들과 다르게 백분율로 팬속도를 지정할 수 있고, 재부팅 하지 않고도 실시간으로 적용 됩니다.



테스트 환경
CPU AMD Ryzen 9 100-000000514-20_Y(7950X Eng Sample)
CPU 쿨러 ARCTIC Liquid Freezer III 240 ARGB(Black)
메모리 JUHOR DDR5-6000 32GB x2 (테스트시에는 EXPO 프로필 미사용, 4800MHz)
저장장치 전면 SOLIDIGM P44 Pro M.2 NVMe SSD 2TB
후면 Samsung 970 EVO M.2 NVMe 500GB(OS)
PSU AONE 시그니처 850W 80PLUS BRONZE 풀모듈러 ATX 3.1
OS Microsoft Windows 11 Pro





나래온 더티테스트로 P44 Pro 2TB의 용량을 50% 채우난 후 방열판 온도를 측정 하였습니다.



이번 보드에서는 충격적이게도 순정 및 PBO Limit - Mainboard 설정 시 버티지 못하고 다운되서

PPT 제한별로 테스트 자료를 올립니다..

순정은 230w, 전력제한 해제(PBO Limit - Mainboard)의 경우에는 1000w으로 설정되어 있긴 했는데

작은 방열판 이슈로 인해 온도를 못버티고 죽었네요.



그러나 보통 ITX보드에는 사용하지 않는 7950X ES로 테스트한것임을 유의해주세요

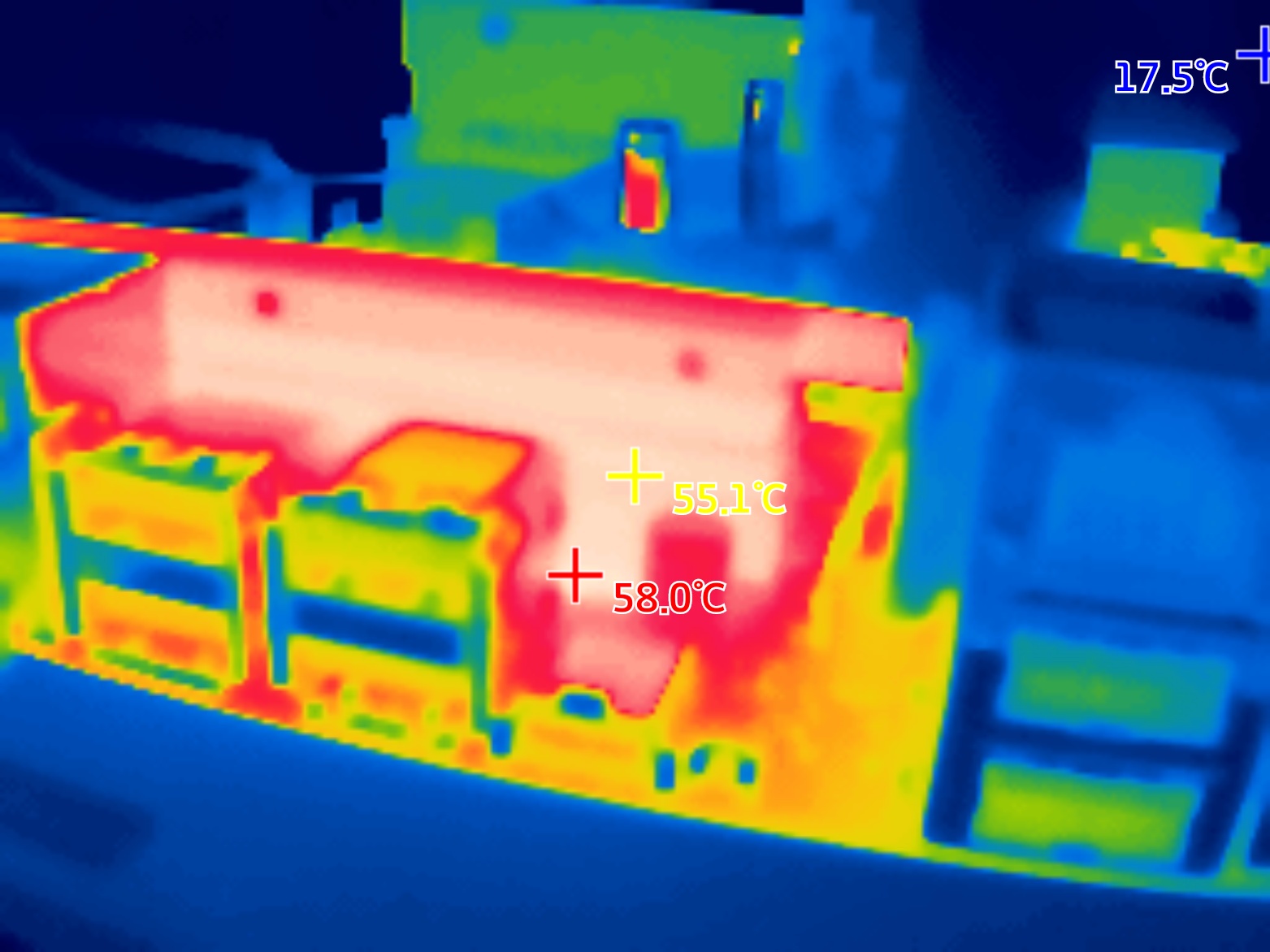

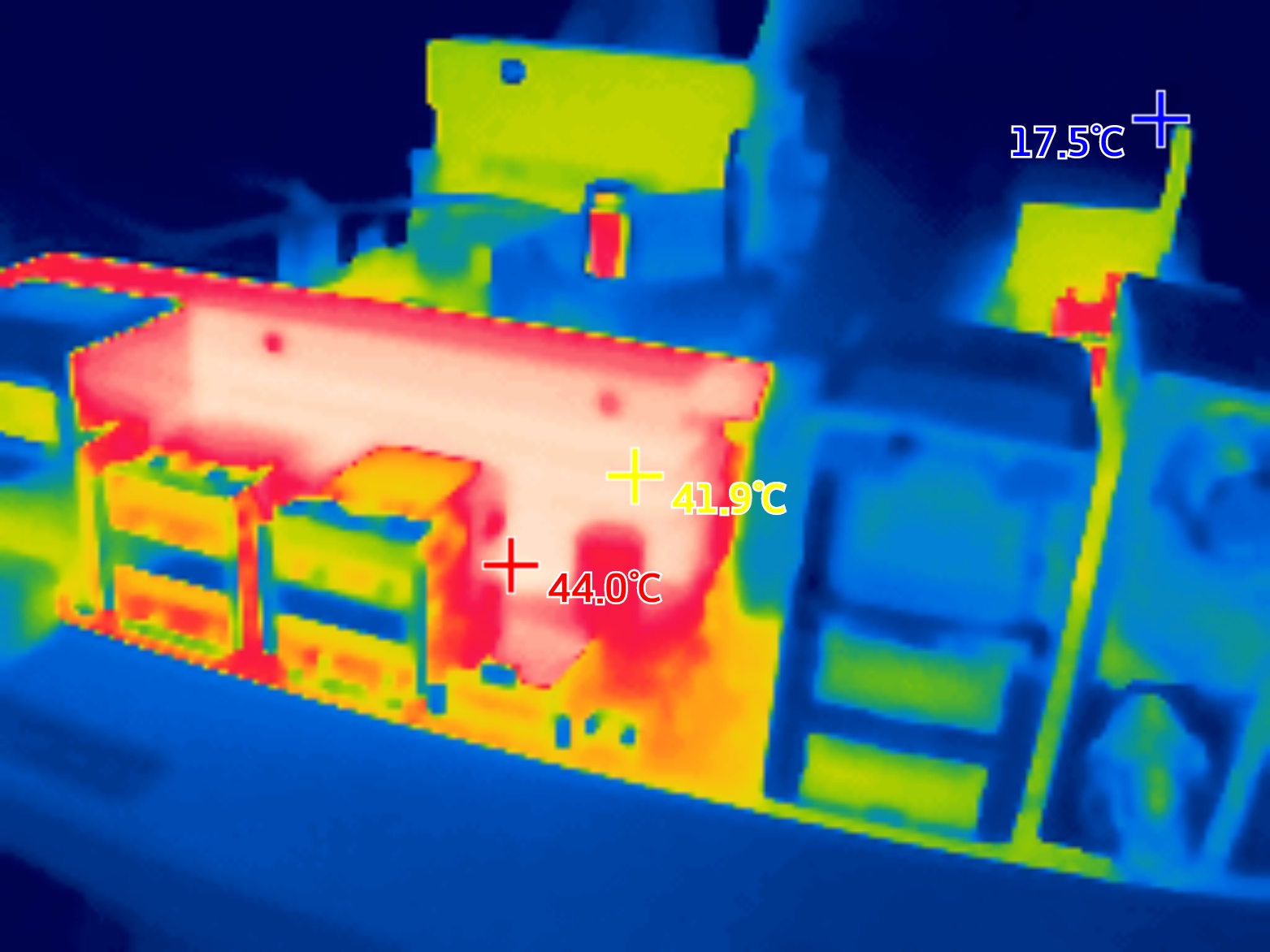

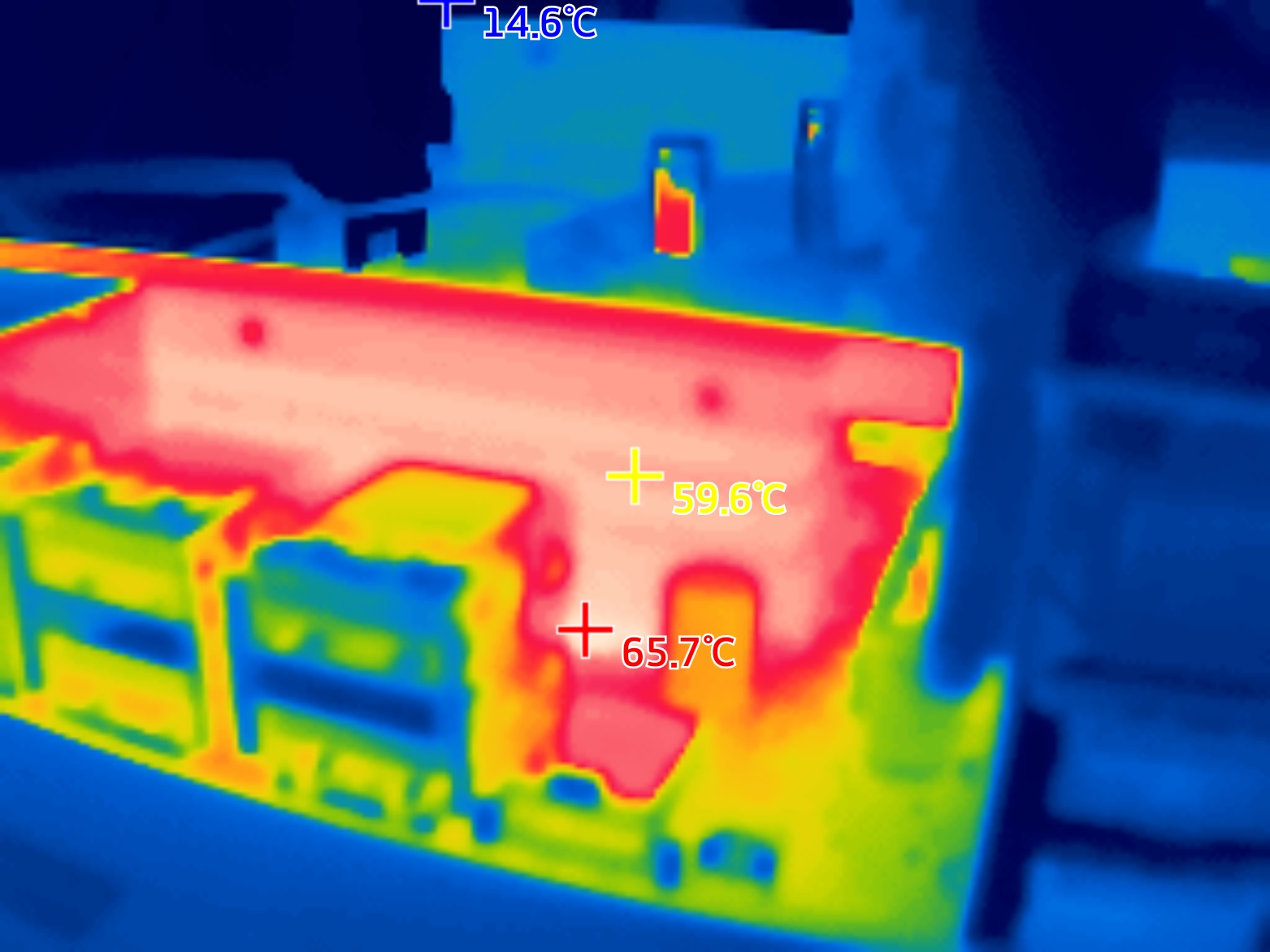

다음은 전원부 온도 입니다.

보드의 스펙만을 확인하기 위해 팬과 펌프는 Full Speed로 설정하여 테스트 하였고,

VRM팬이 달린 수냉쿨러여서 해당 쿨러는 탈거하고 테스트 하였습니다.





Target PPT 170W 에서 시네벤치 R23 멀티를 10분 돌린후 온도 측정





Target PPT 120W 에서 시네벤치 R23 멀티를 10분 돌린후 온도 측정





Target PPT 105W 에서 시네벤치 R23 멀티를 10분 돌린후 온도 측정





Target PPT 65W 에서 시네벤치 R23 멀티를 10분 돌린후 온도 측정





취미로 구성한 테스트 환경이기 때문에, 완벽한 변인 통제가 되지 않았습니다.

참고용도로만 자료를 확인하시기 바랍니다.
