MAXSUN eSport B650ITX WIFI ICE

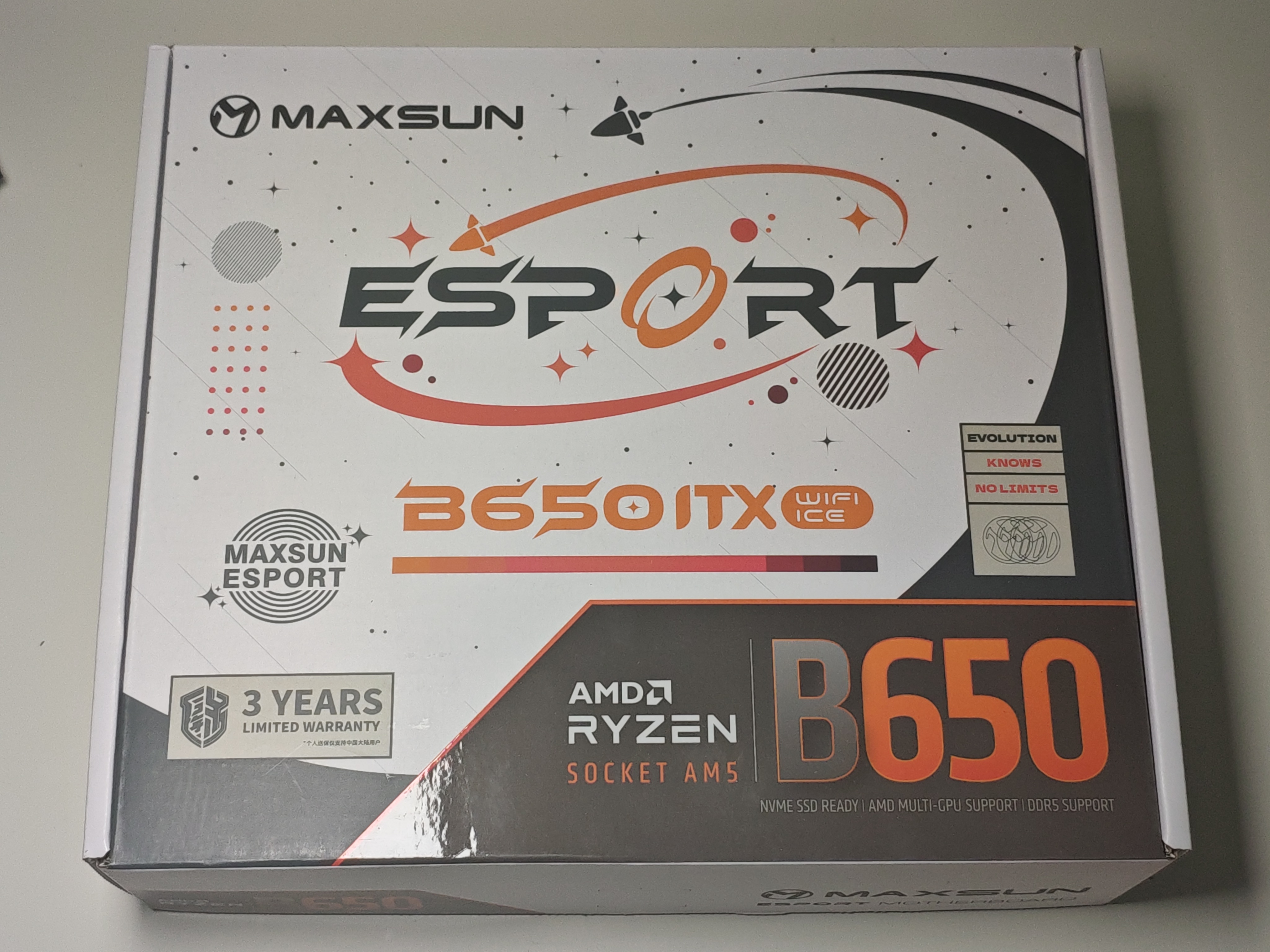

박스 사진 입니다.

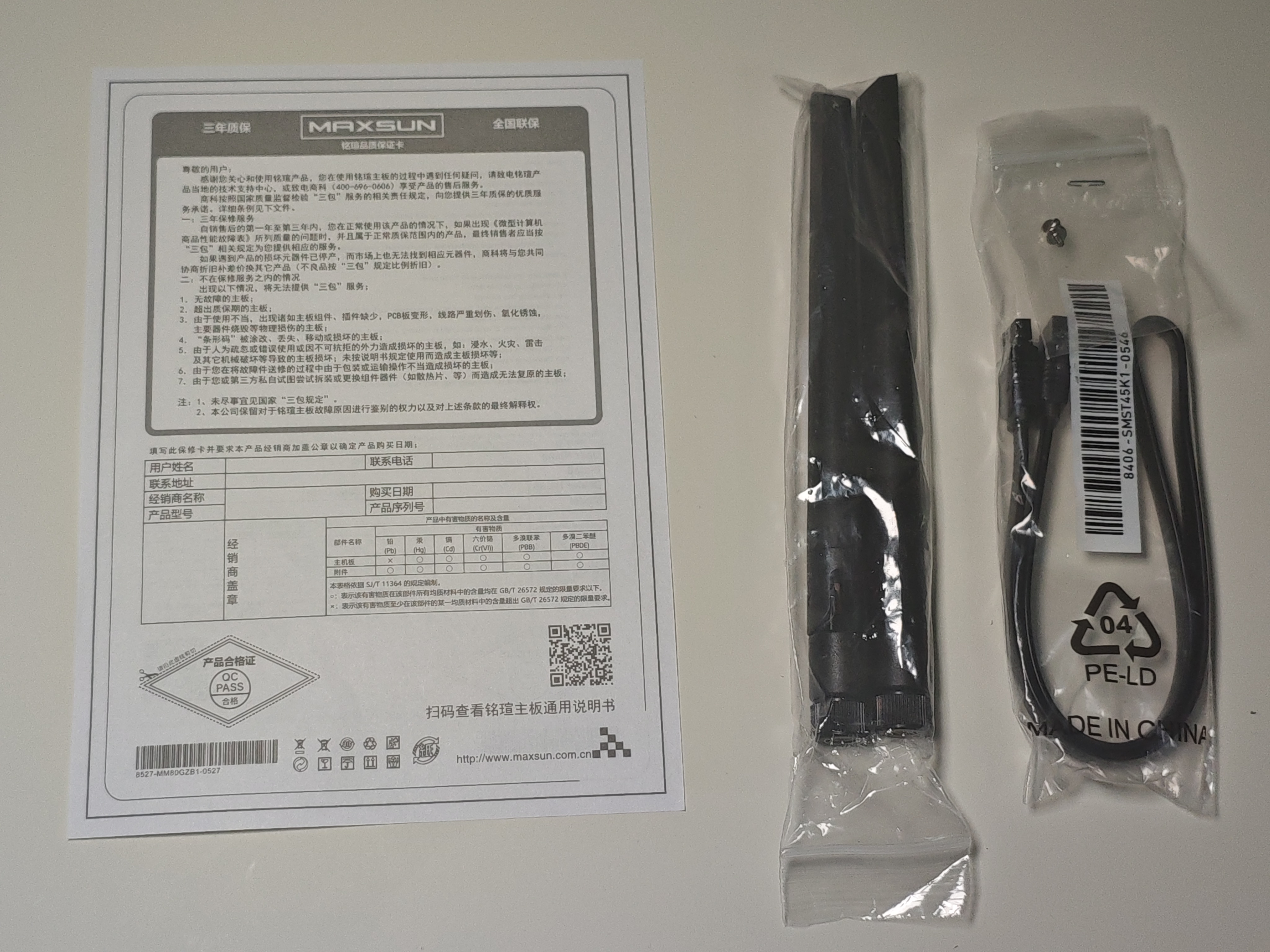

내용물은 제품 보증서, 와이파이 안테나, 사타 케이블 및 M.2 나사 두개로 구성되어 있습니다.

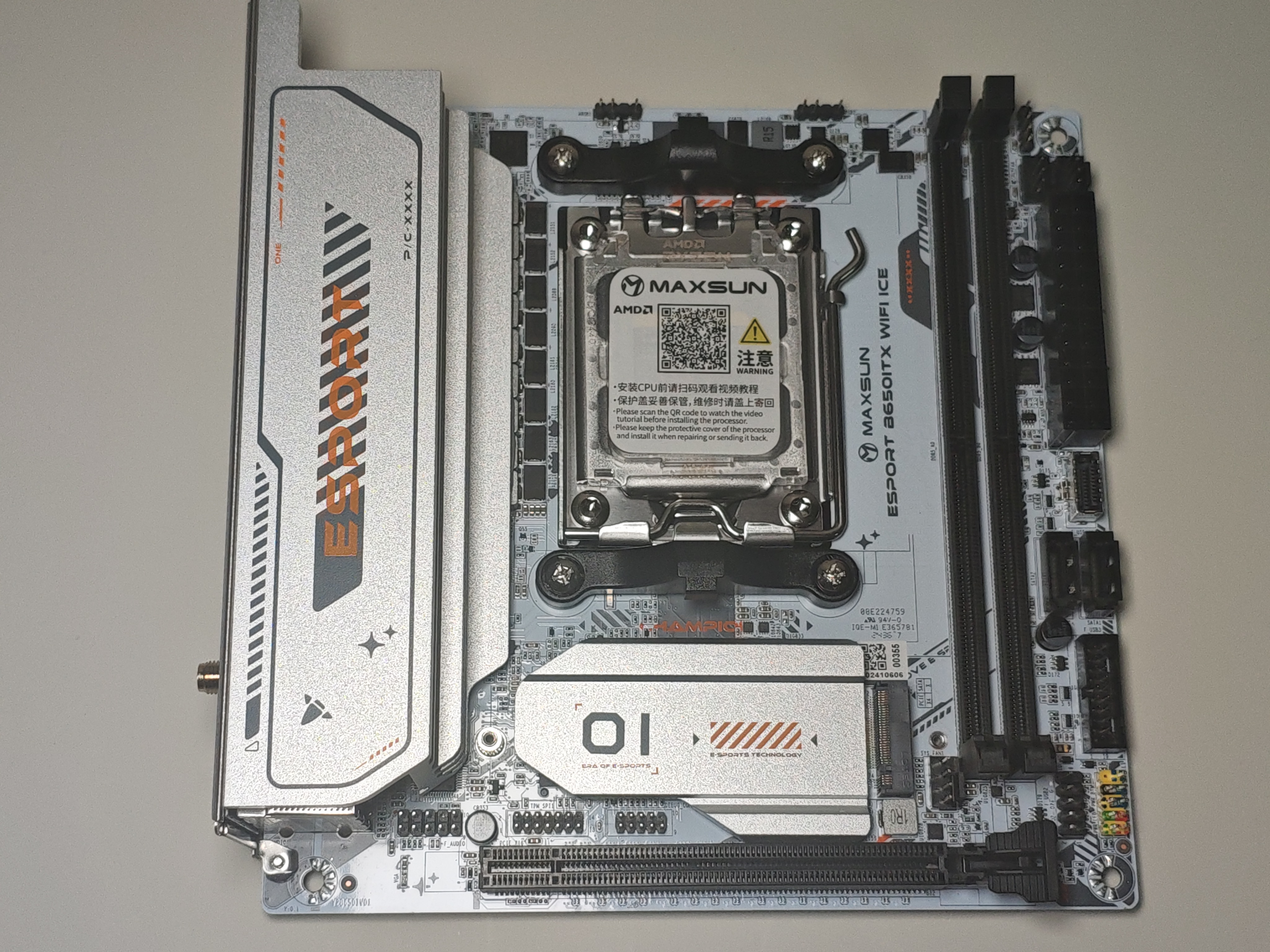

전면 사진 입니다. 특이한 점으로는, 전면 방열판이 따로 존재 하지 않습니다.

따라서 이번 보드 리뷰에서는 나래온 더티테스트를 진행하지 않습니다.

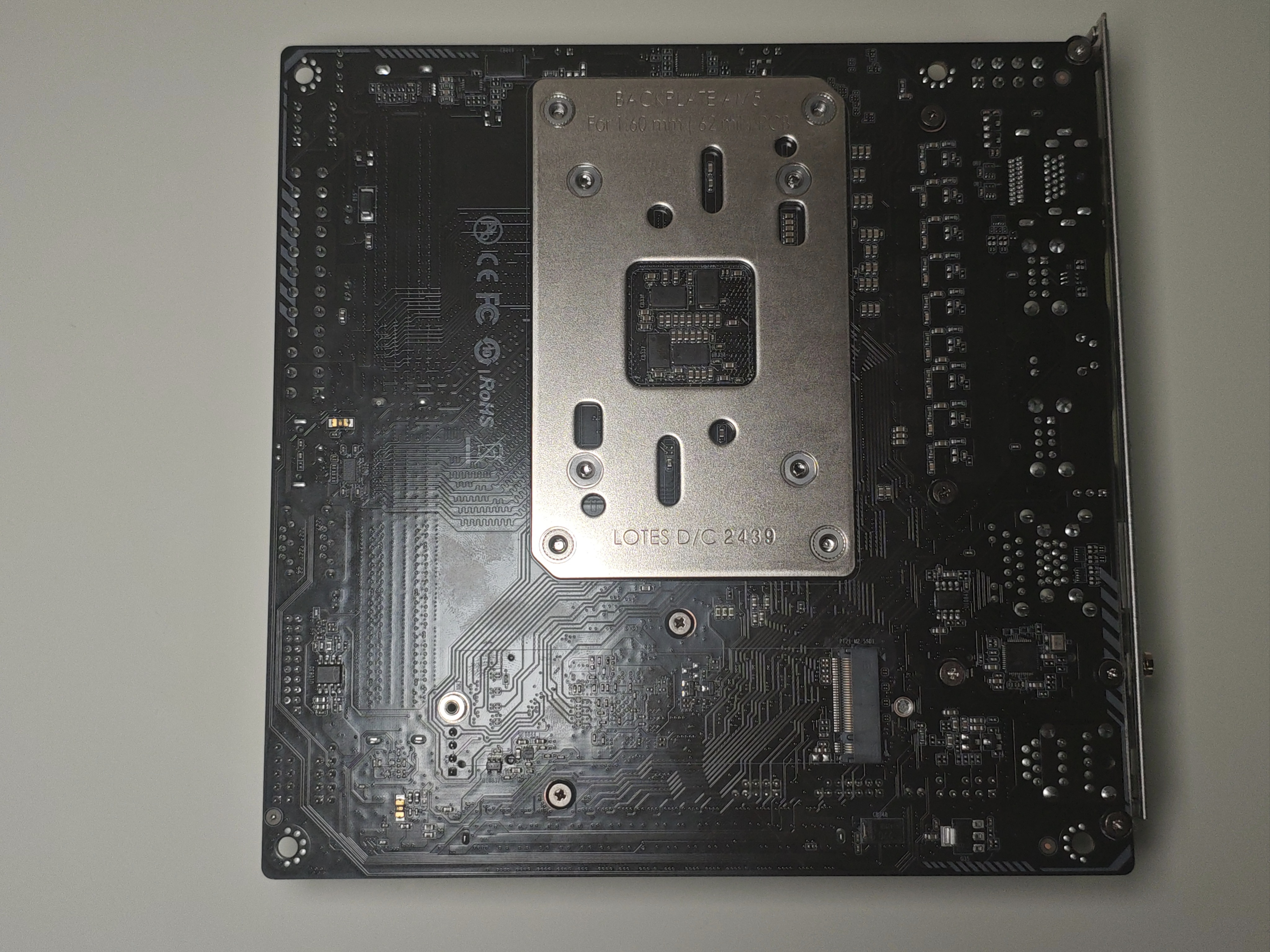

후면 레이아웃 입니다. Onda의 메인보드와는 다르게 뒷면은 검정색 입니다.

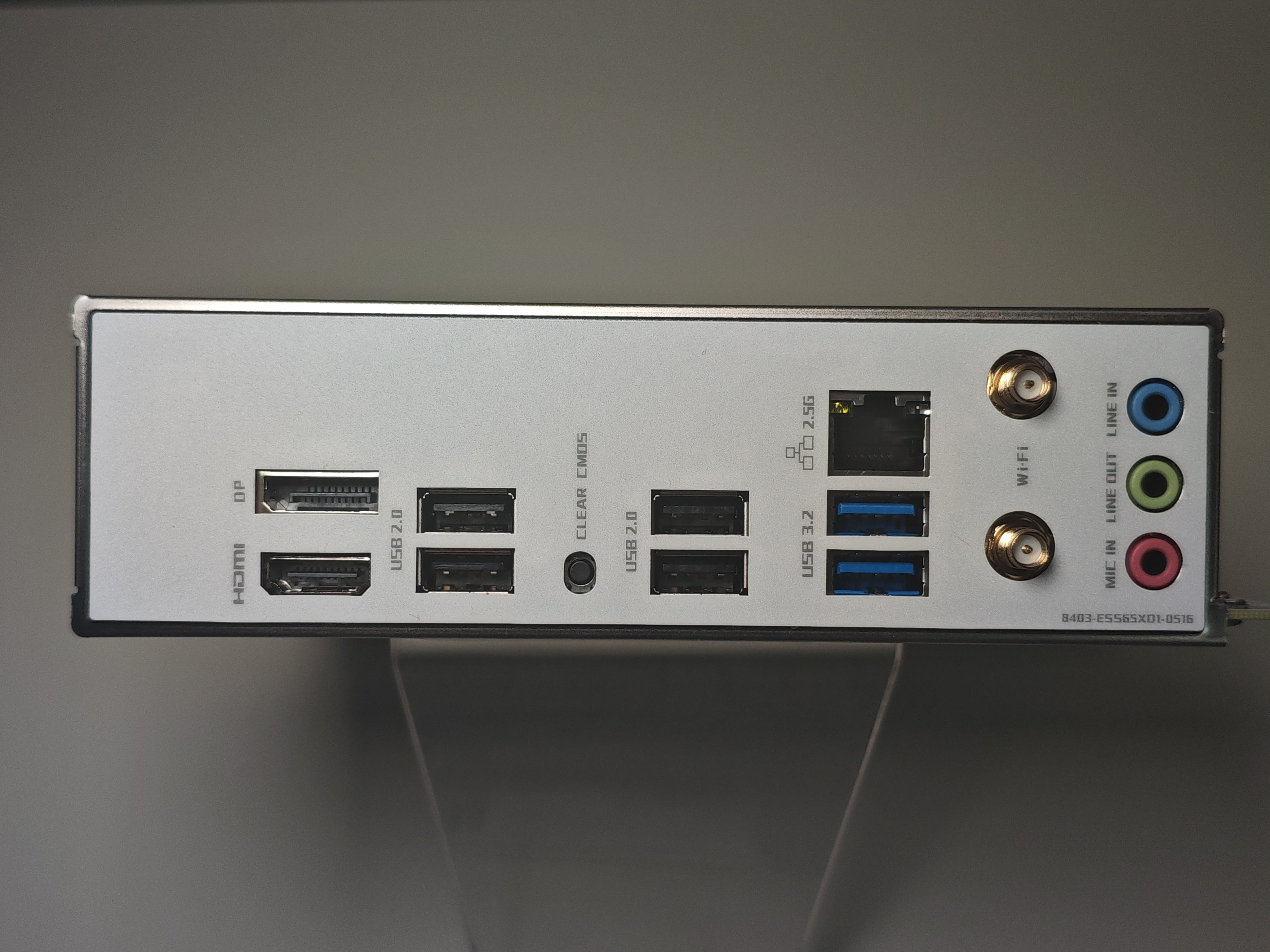

IO 포트도 무난하게 구성되어 있습니다.

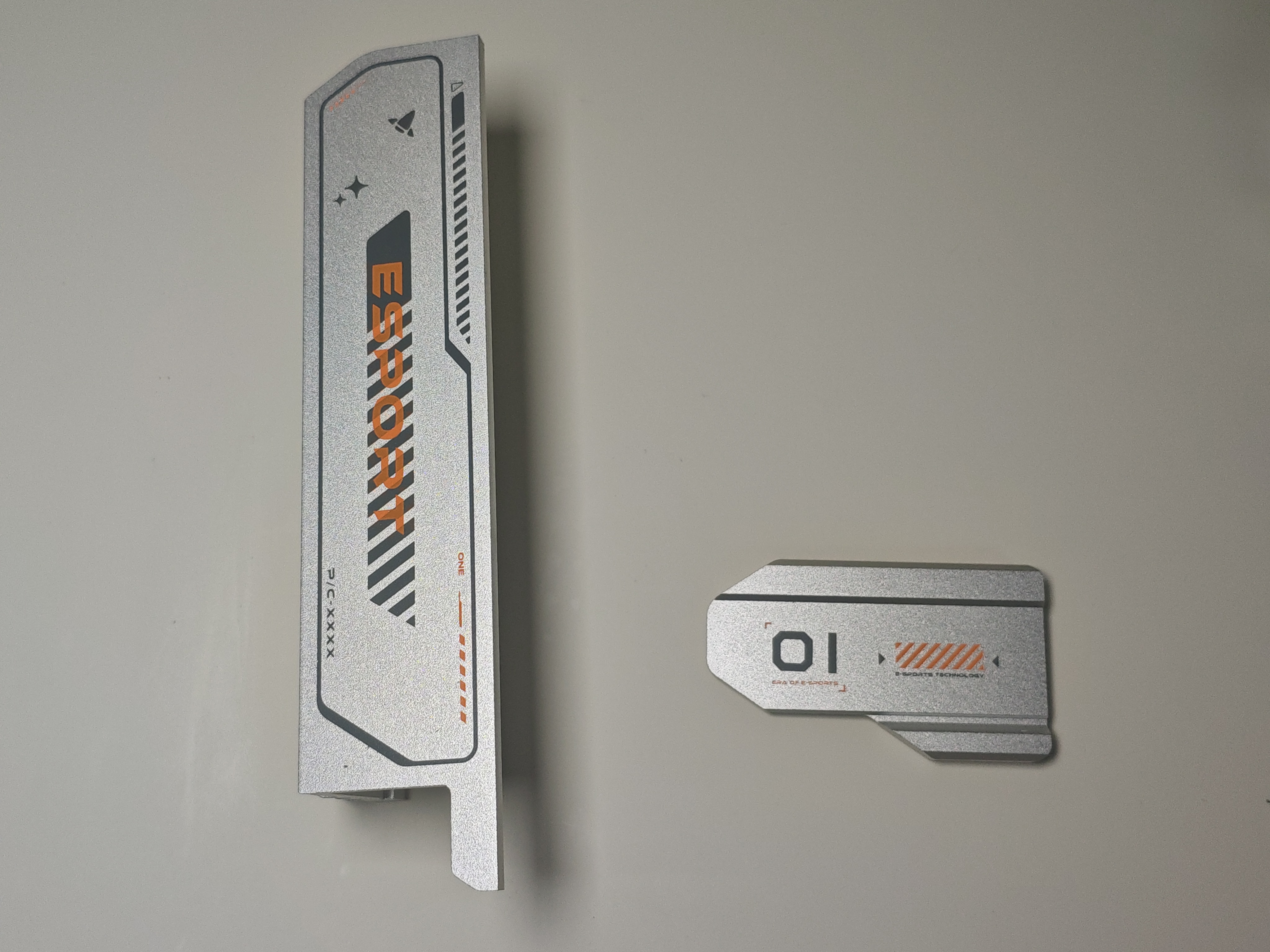

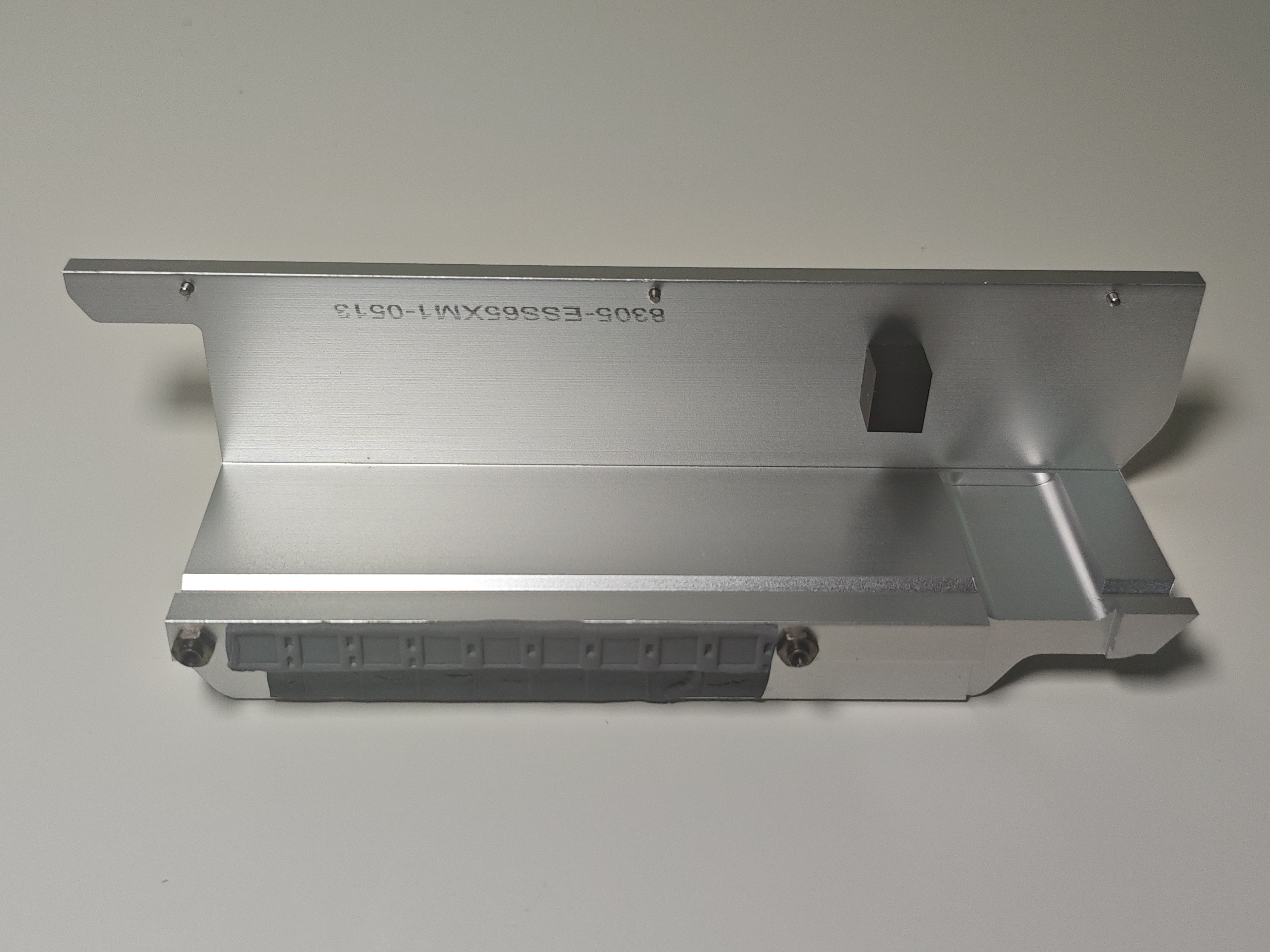

보드에 실장되어있는 방열판 사진 입니다. 초크부분에도 서멀패드가 붙여져 있습니다.

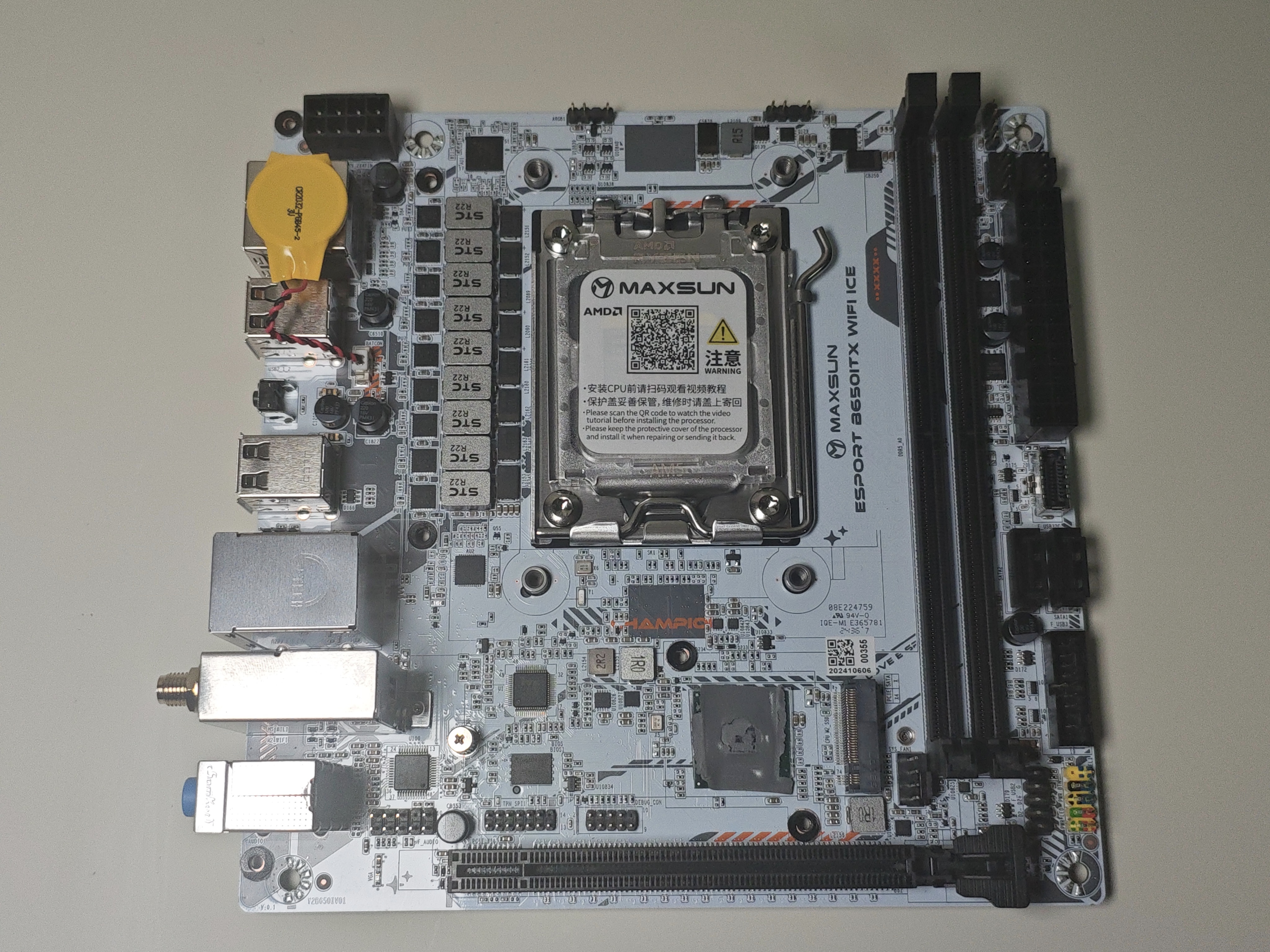

방열판을 탈거한 전면 보드부 사진 입니다.

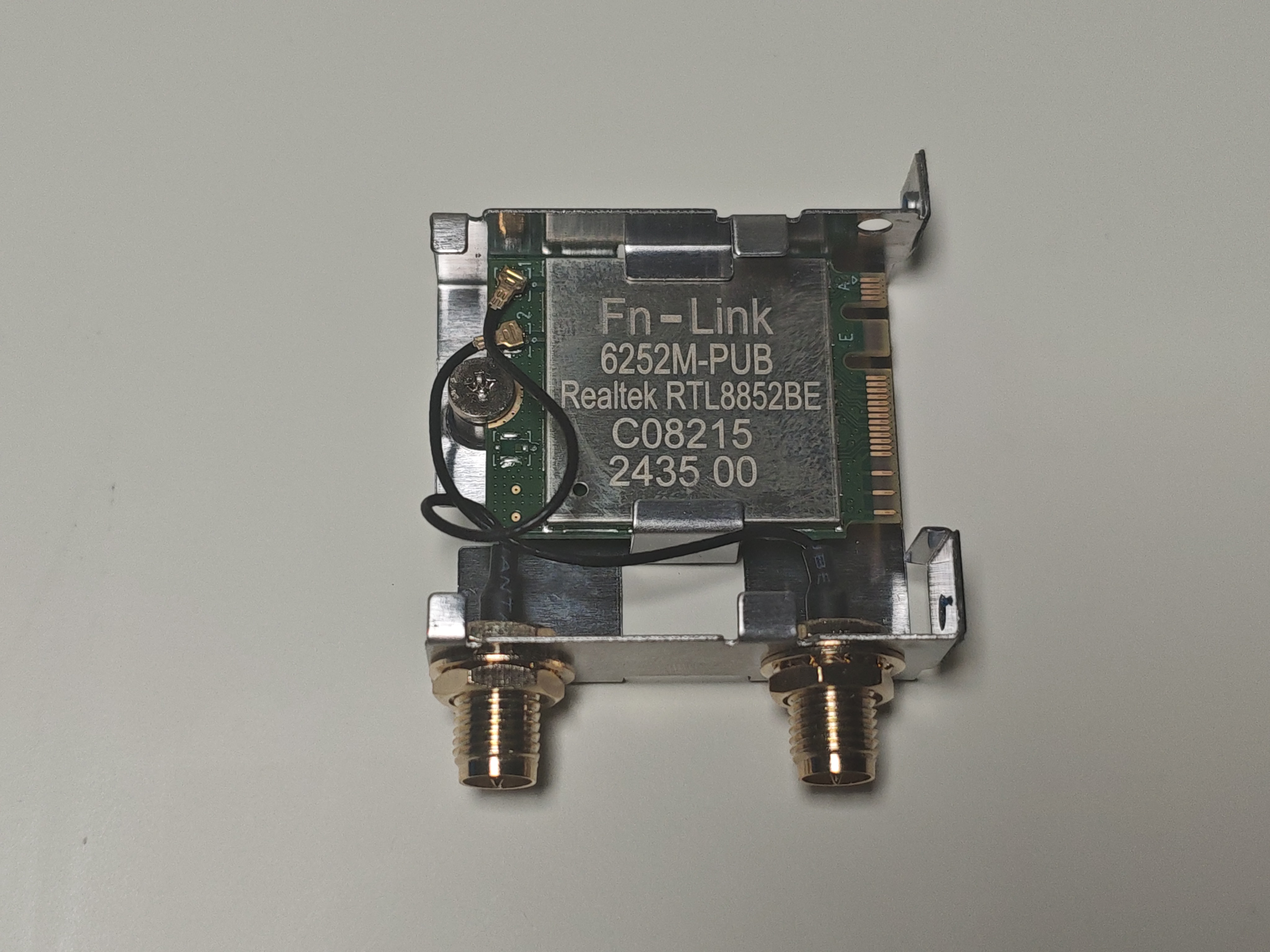

WIFI 모듈은 리얼택사의 RTL8852BE를 사용합니다.



이 보드의 특이사항이 있어서 추가로 사진을 올립니다.

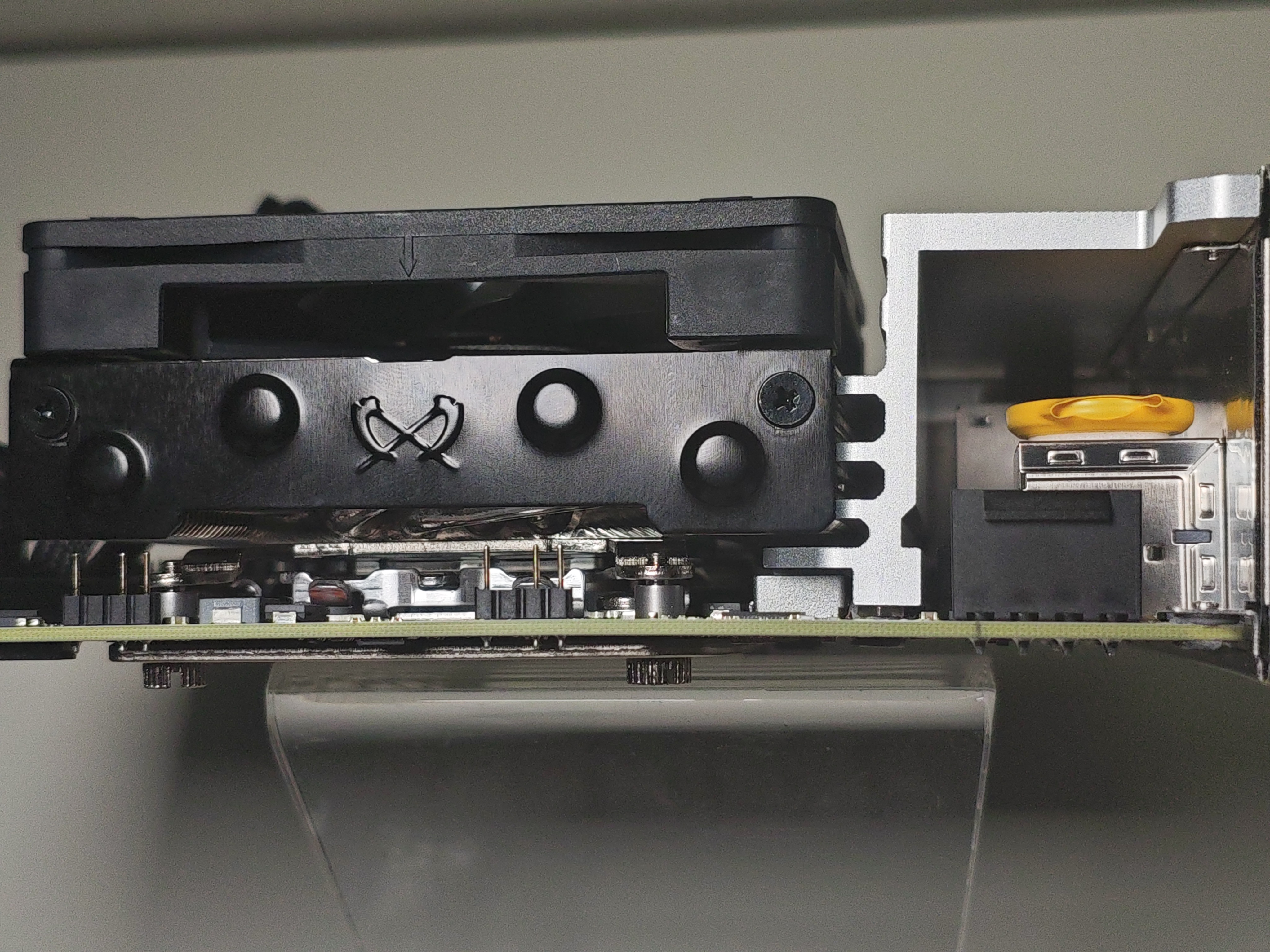

SCYTHE SHURIKEN 3

ID-COOLING IS-47-XT

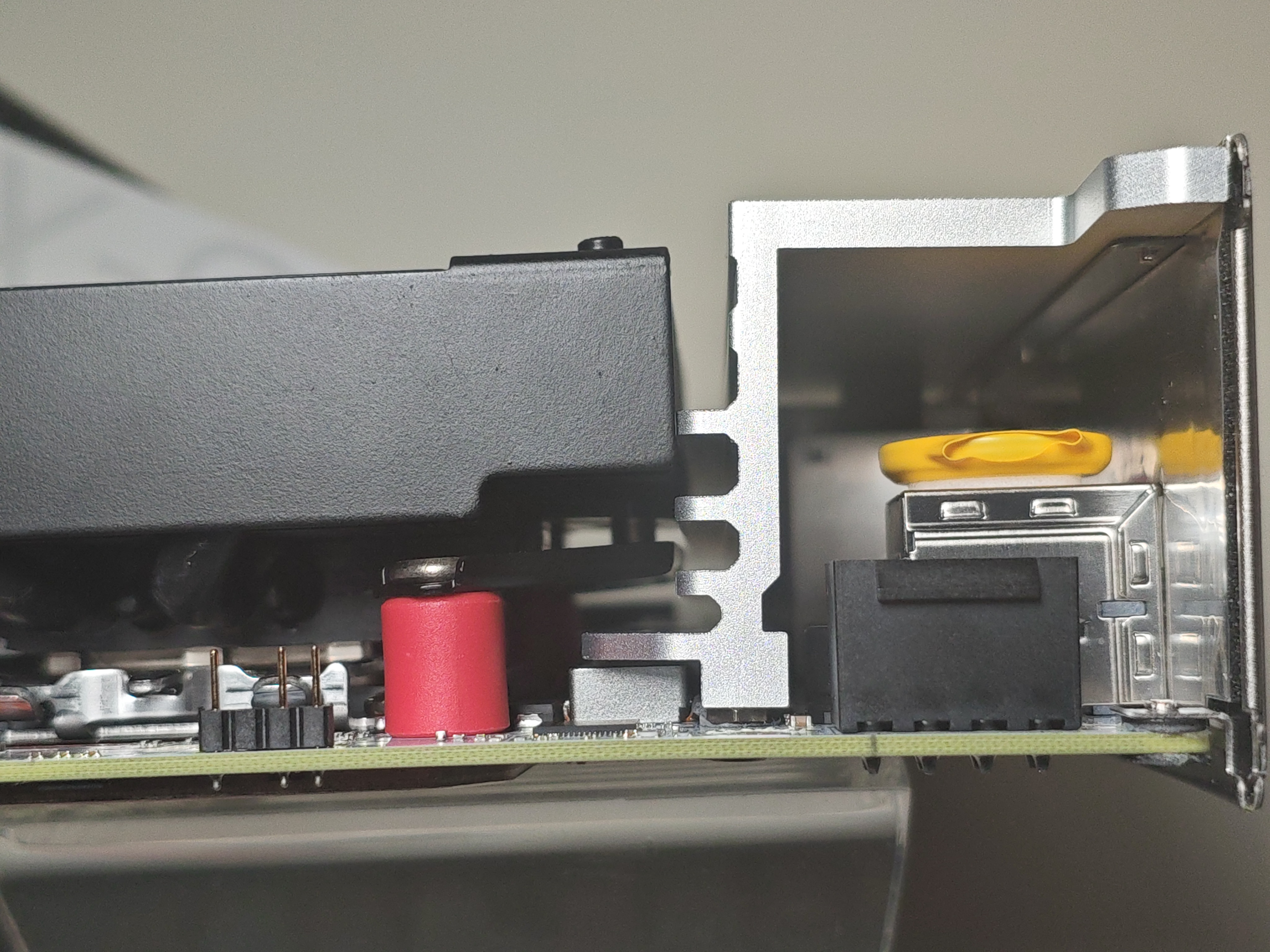

정방형 쿨러들이 거의다 전원부 방열판과 간섭이 나는 구조 입니다.

해당 쿨러들을 장착할 경우 사진과 같이 보드가 휘어서 장기적으로는 데미지를 줄 가능성이 있기떄문에,

정방형 쿨러의 사용을 추천 드리지 않습니다.

전원부 방열판을 수정하여 리비전 예정이라고 하니 구매를 보류하시는게 좋을것 같습니다(2024-12-06일자 기준)





레인 속도 조절기능이 있습니다. Bifurcation 기능은 없는것 같습니다.

241210일자 기준으로 bifurcation 기능도 추가되었다고 합니다

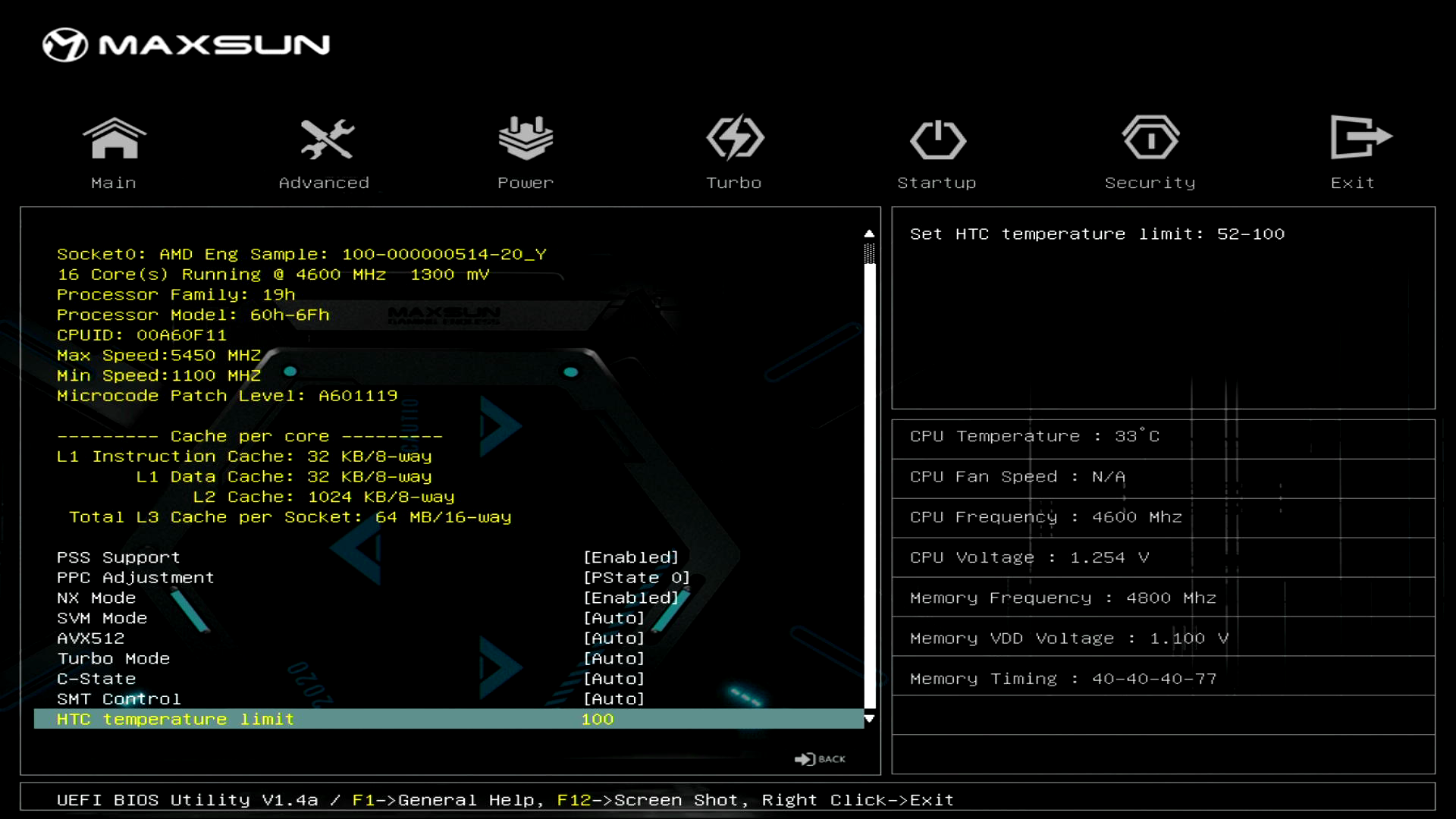

온도 제한을 풀수있는 기능(그래봤자 100도, 디폴트 95도)이 있는데...

실질적으로 작동을 하는것 같진 않았습니다.





현재(2024-12-06) 중국 브랜드 중에는 제일 최속으로 AMD OPP 기능을 지원하고 있습니다.

24-12-10일자로 기능이 더 강화됬다고 합니다.



테스트 환경
CPU	AMD Ryzen 9 100-000000514-20_Y(7950X Eng Sample)
CPU 쿨러	ARCTIC Liquid Freezer III 240 ARGB(Black)
메모리	JUHOR DDR5-6000 32GB x2 (테스트시에는 EXPO 프로필 미사용, 4800MHz)
저장장치	전면	Samsung 970 EVO M.2 NVMe 500GB(OS)
	후면	-
PSU	AONE 시그니처 850W 80PLUS BRONZE 풀모듈러 ATX 3.1
OS	Microsoft Windows 11 Pro



MAXSUN의 보드는 외관 리뷰에서 보셨다 싶이 자체 SSD 방열판이 없기 때문에, 나래온 테스트는 진행하지 않았습니다.





MAXSUN B650ITX WIFI ICE 보드는 순정상태에서는 PPT 125W로 작동 합니다.

PBO Limit - Mainboard 설정 시 PPT가 1000W까지 풀리는 것을 확인 했습니다.





다음은 전원부 온도 입니다.

보드의 스펙만을 확인하기 위해 팬과 펌프는 Full Speed로 설정하여 테스트 하였고,

VRM팬이 달린 수냉쿨러여서 해당 쿨러는 탈거하고 테스트 하였습니다.

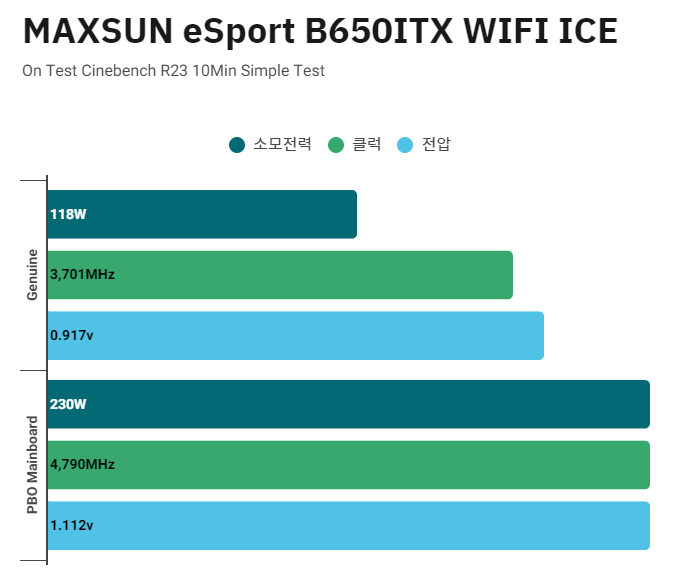

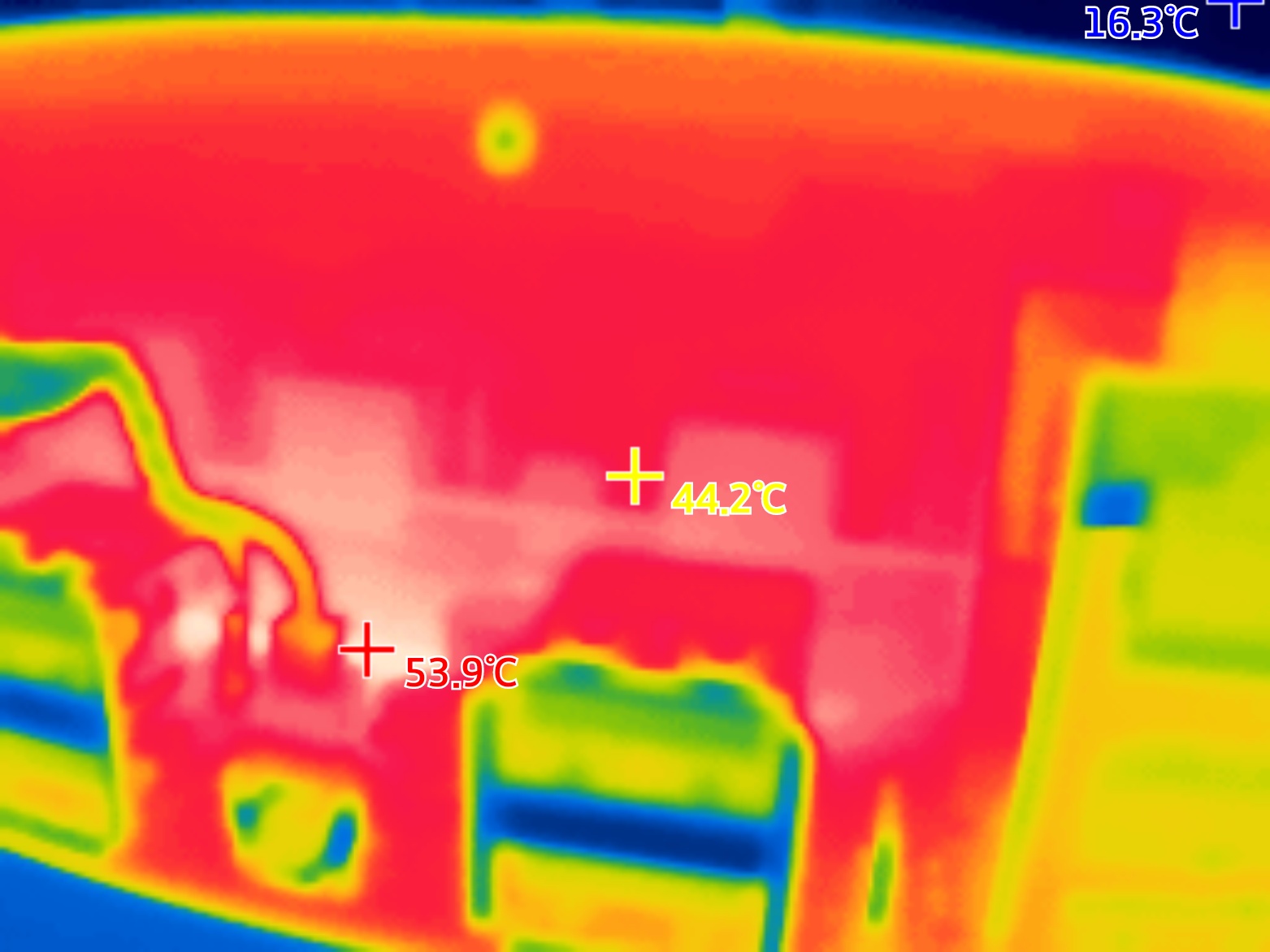

순정 상태의 바이오스에서 시네벤치 R23 멀티를 10분 돌린후 온도 측정

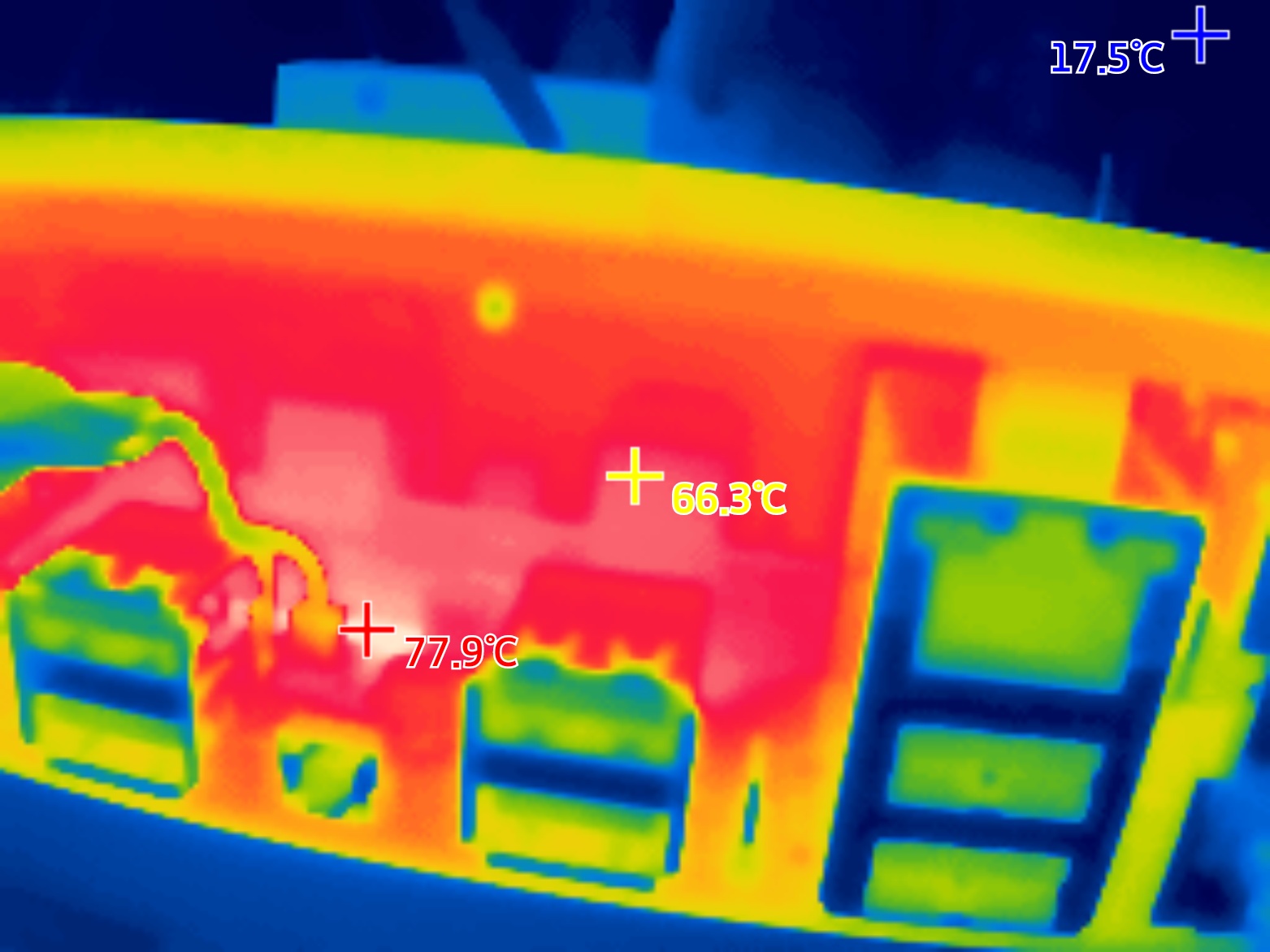

PBO Limit - Mainboard 설정 상태의 바이오스에서 시네벤치 R23 멀티를 10분 돌린후 온도 측정





취미로 구성한 테스트 환경이기 때문에, 완벽한 변인 통제가 되지 않았습니다.

참고용도로만 자료를 확인하시기 바랍니다.
