Onda B650PLUS-ITX-W



제품 사진 입니다.

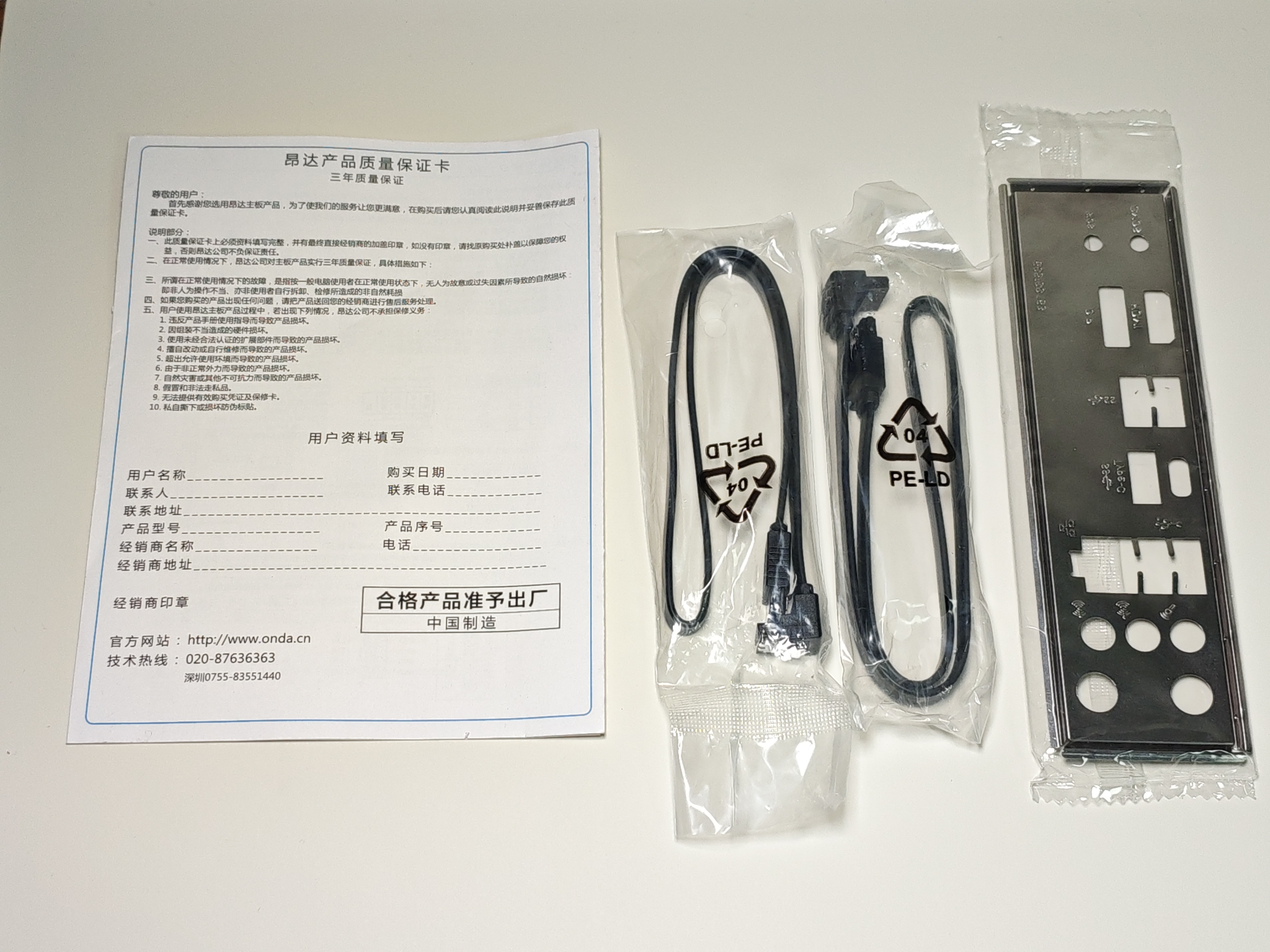

저가형 보드답게 구성품은 심플합니다.

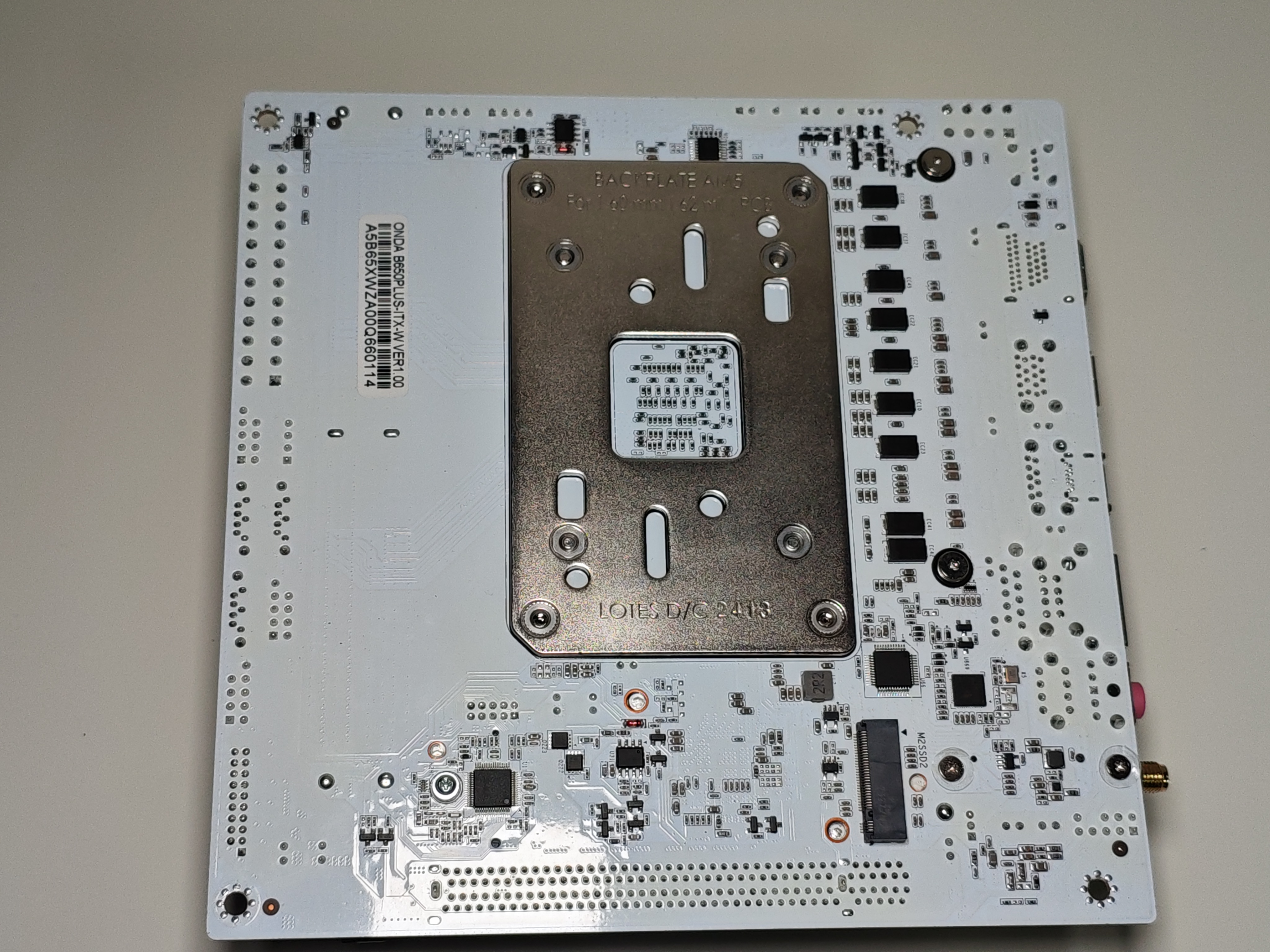

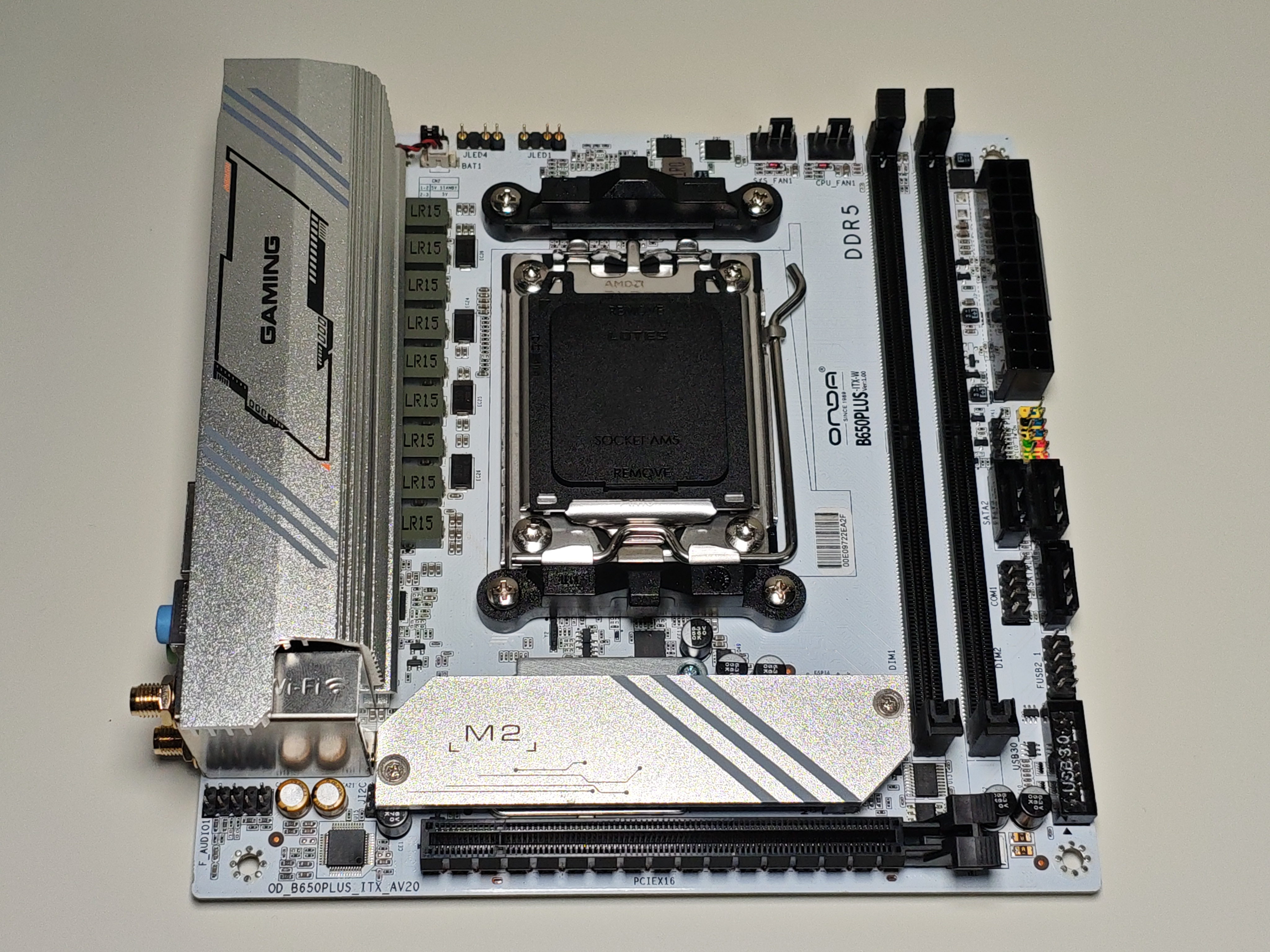

보드의 전면과 후면 사진 입니다.

저가형인데도 불구하고 후면 기판까지 흰색 입니다.

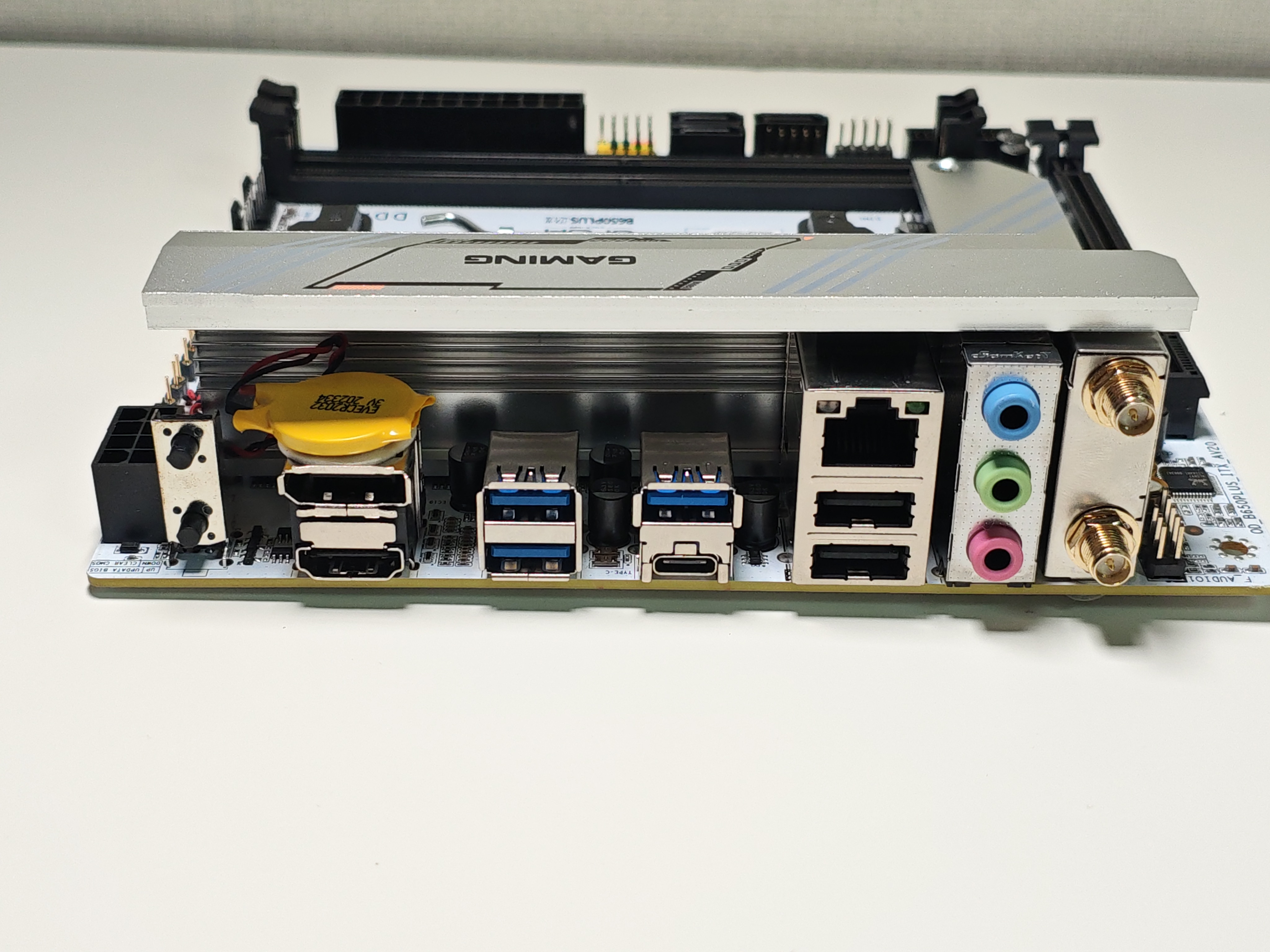

후면 포트 구성입니다.

상단의 버튼 두개는 BIOS 리셋 버튼과 플래시백 버튼 입니다.

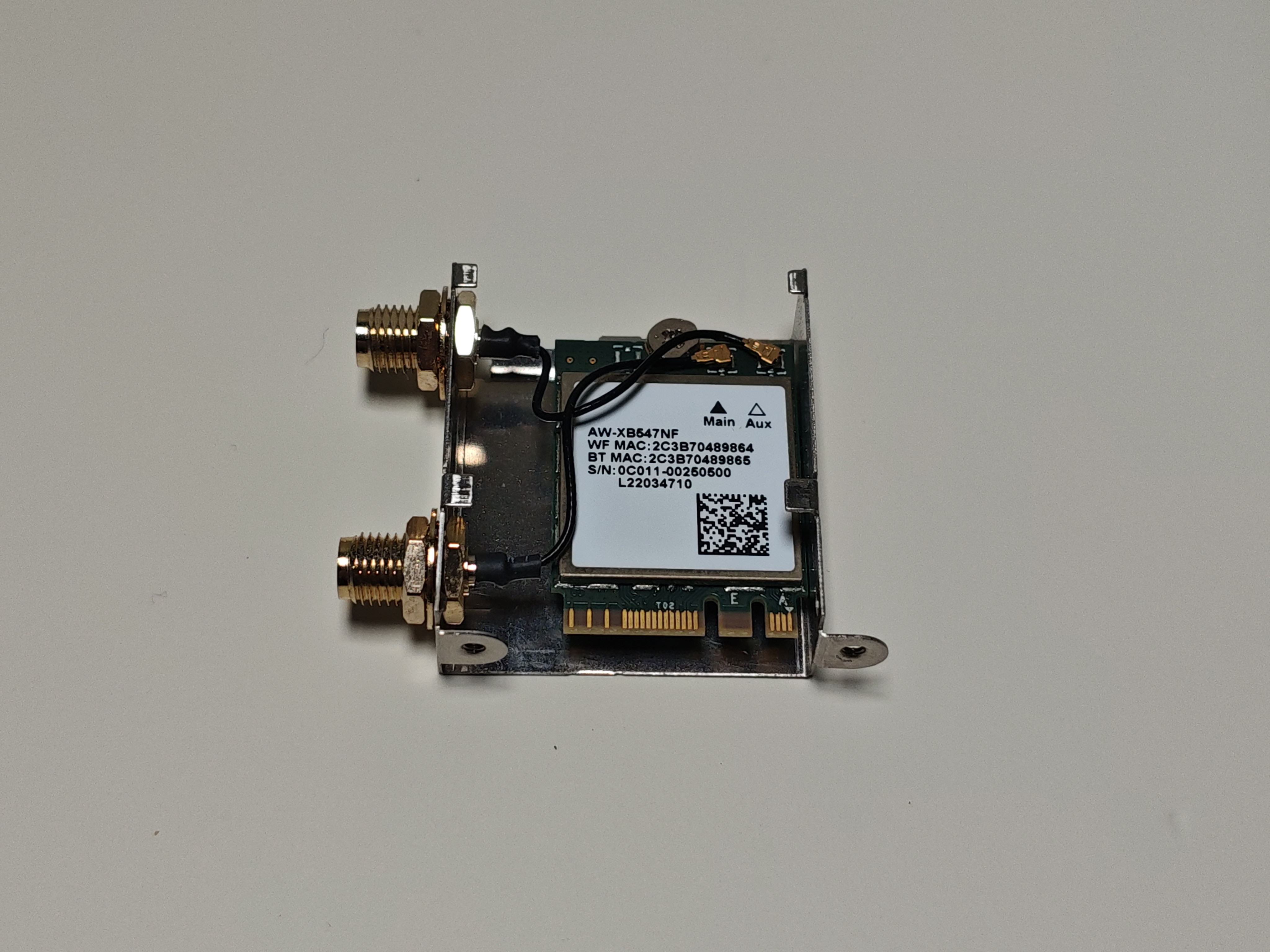

별매품인 무선랜 키트 입니다.

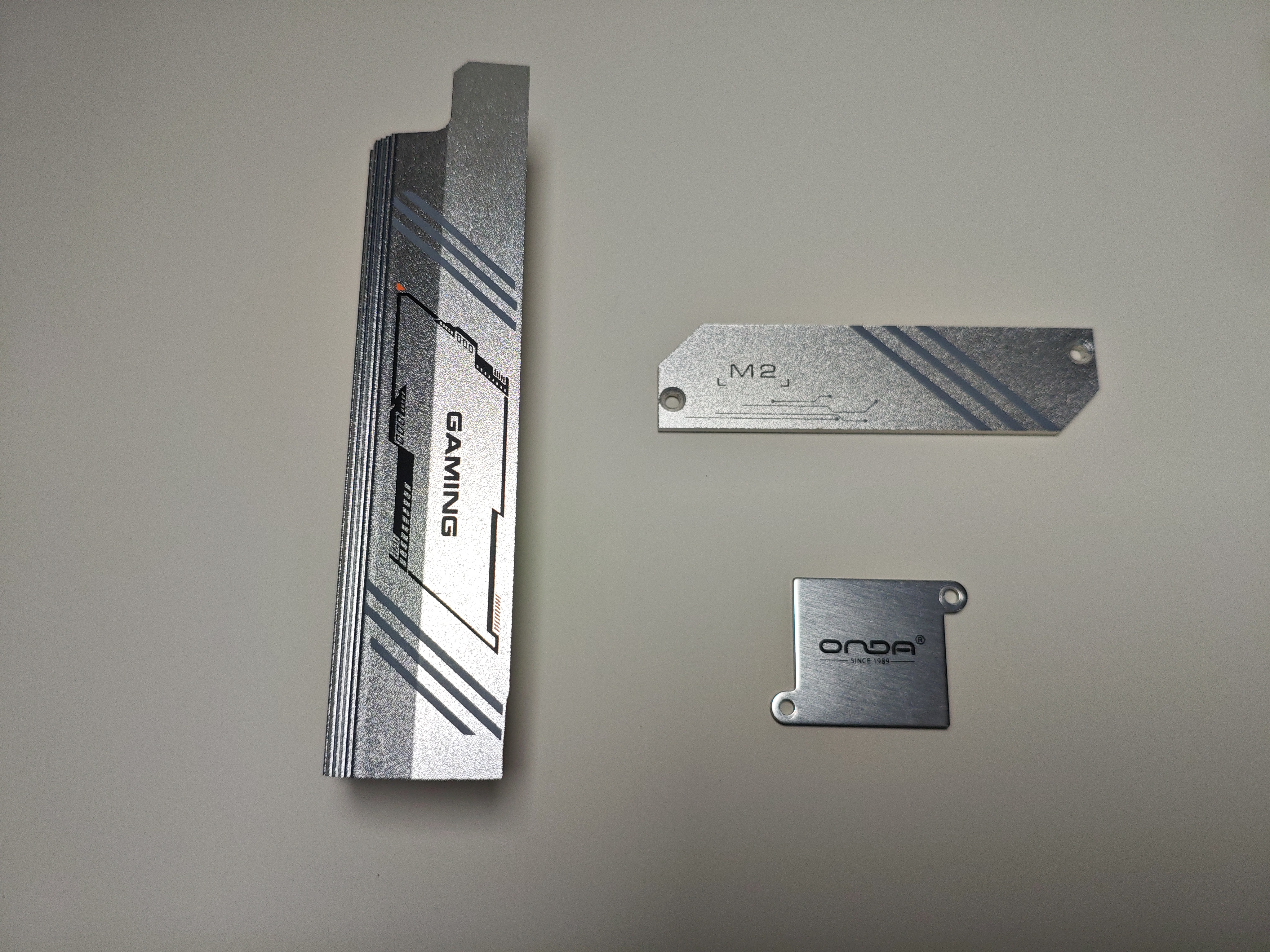

방열판 사진 입니다.

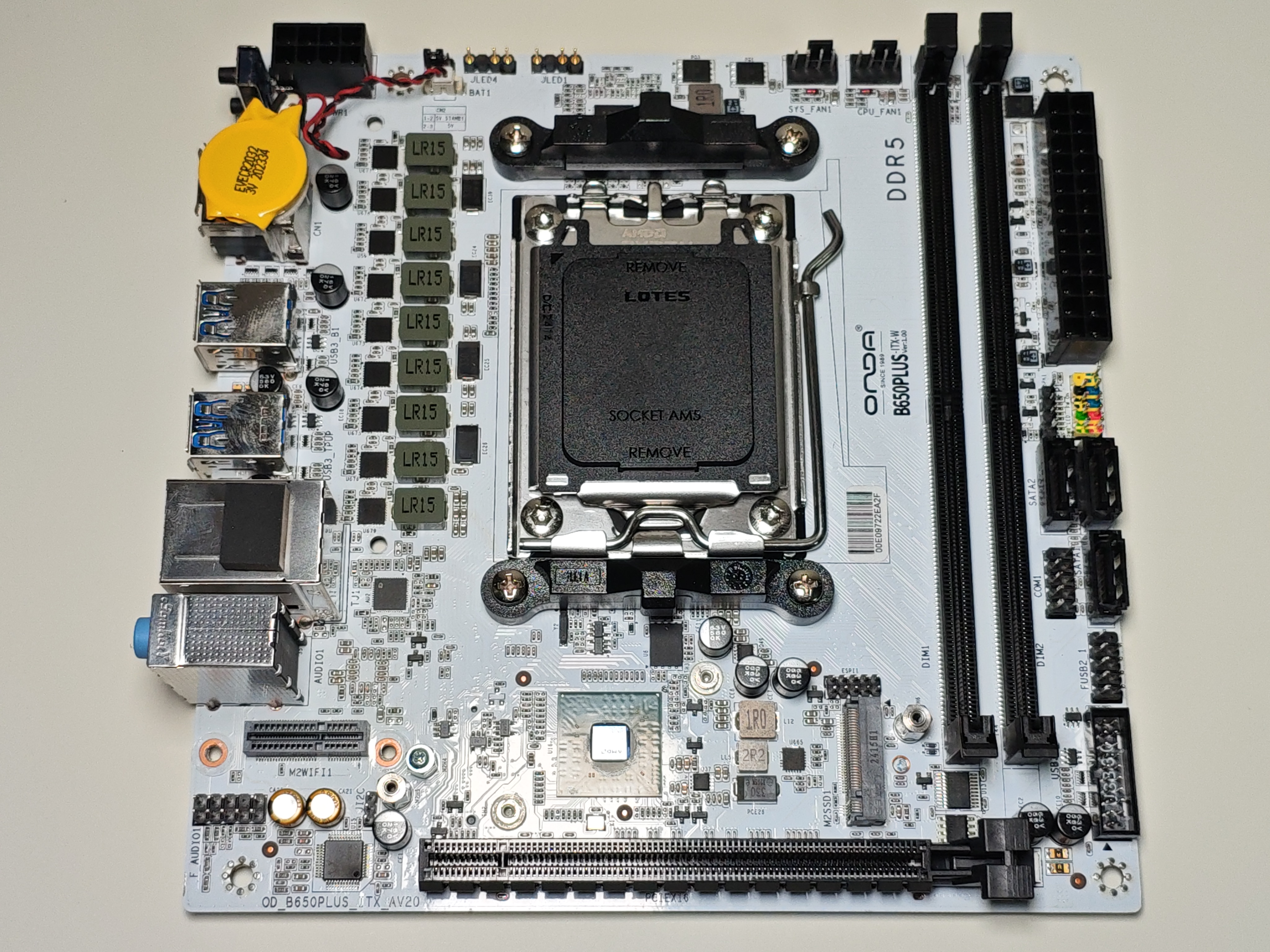

방열판을 탈거한 전면부 사진 입니다. 특이하게 PCH 방열판이 앞쪽에서 결착 됩니다

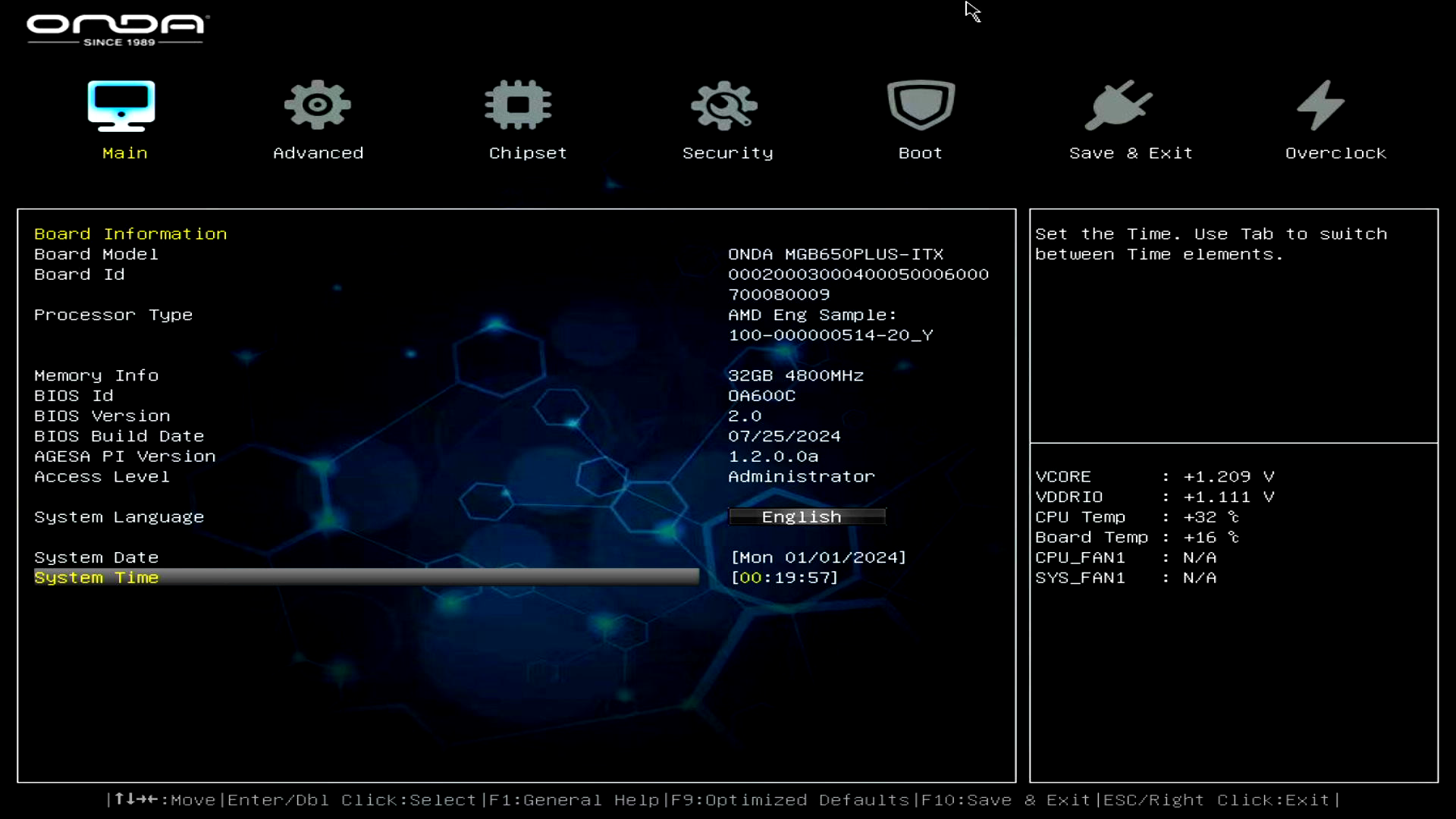

바이오스는 중국 표준(?)을 지킨 양산 테마네요

테스트 환경
CPU	AMD Ryzen 9 100-000000514-20_Y(7950X Eng Sample)
CPU 쿨러	ARCTIC Liquid Freezer III 240 ARGB(Black)
메모리	JUHOR DDR5-6000 32GB x2 (테스트시에는 EXPO 프로필 미사용, 4800MHz)
저장장치	전면	SOLIDIGM P44 Pro M.2 NVMe SSD 2TB
	후면	Samsung 970 EVO M.2 NVMe 500GB(OS)
PSU	AONE 시그니처 850W 80PLUS BRONZE 풀모듈러 ATX 3.1
OS	Microsoft Windows 11 Pro

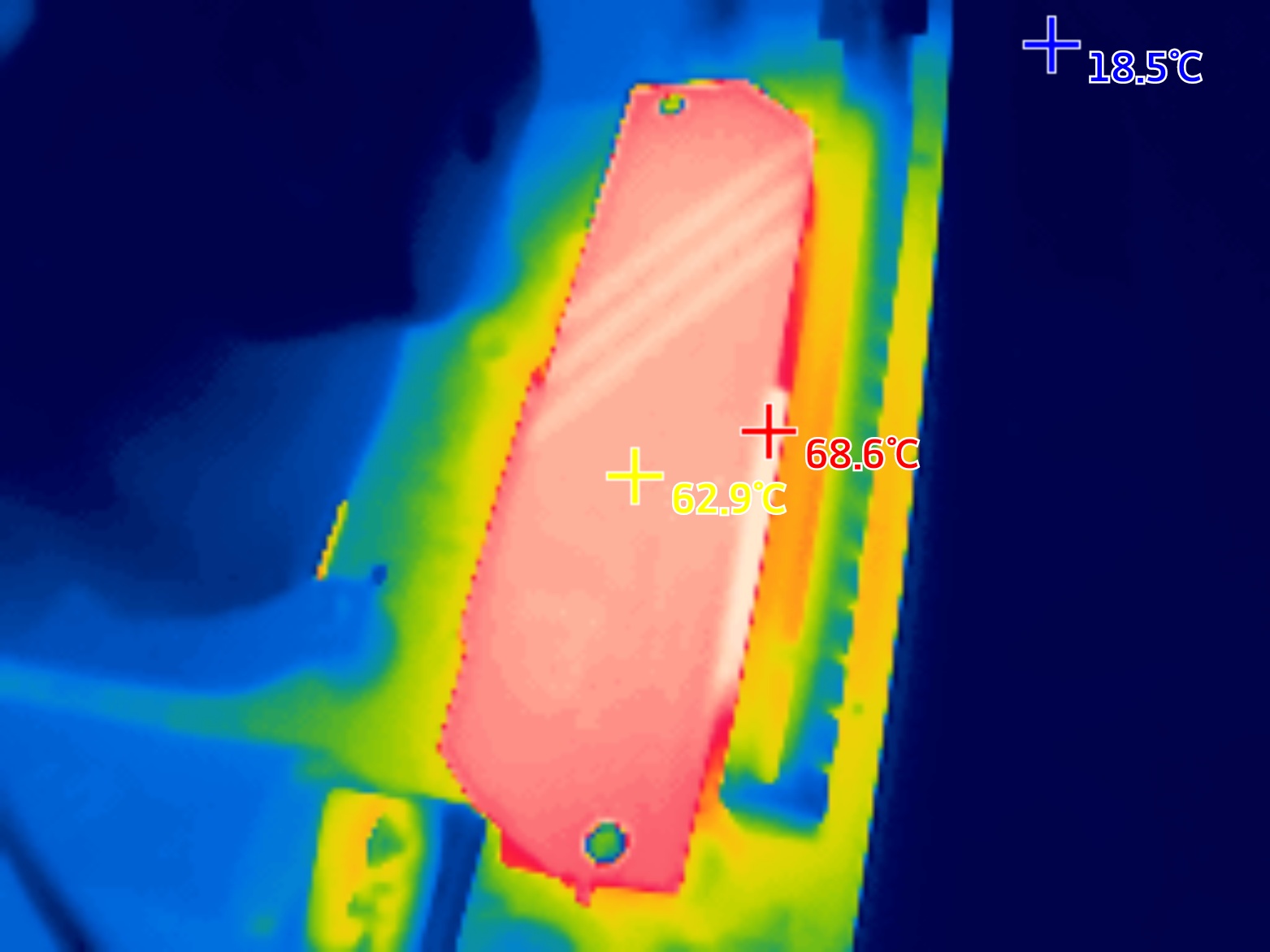

나래온 더티테스트로 50% 까지 용량을 채운 후 방열판의 온도를 측정 하였습니다.







순정상태일때 및 PBO 옵션에서 Limit를 Mainboard로 설정하고 Cinebench R23 10분 테스트를 진행 했습니다.

보드의 한계를 실험하기 위해 펌프와 팬속은 Full Speed로 세팅하였고,

VRM 팬이 있는 수랭 쿨러 제품이라 VRM 팬은 탈거하고 테스트를 진행 했습니다.

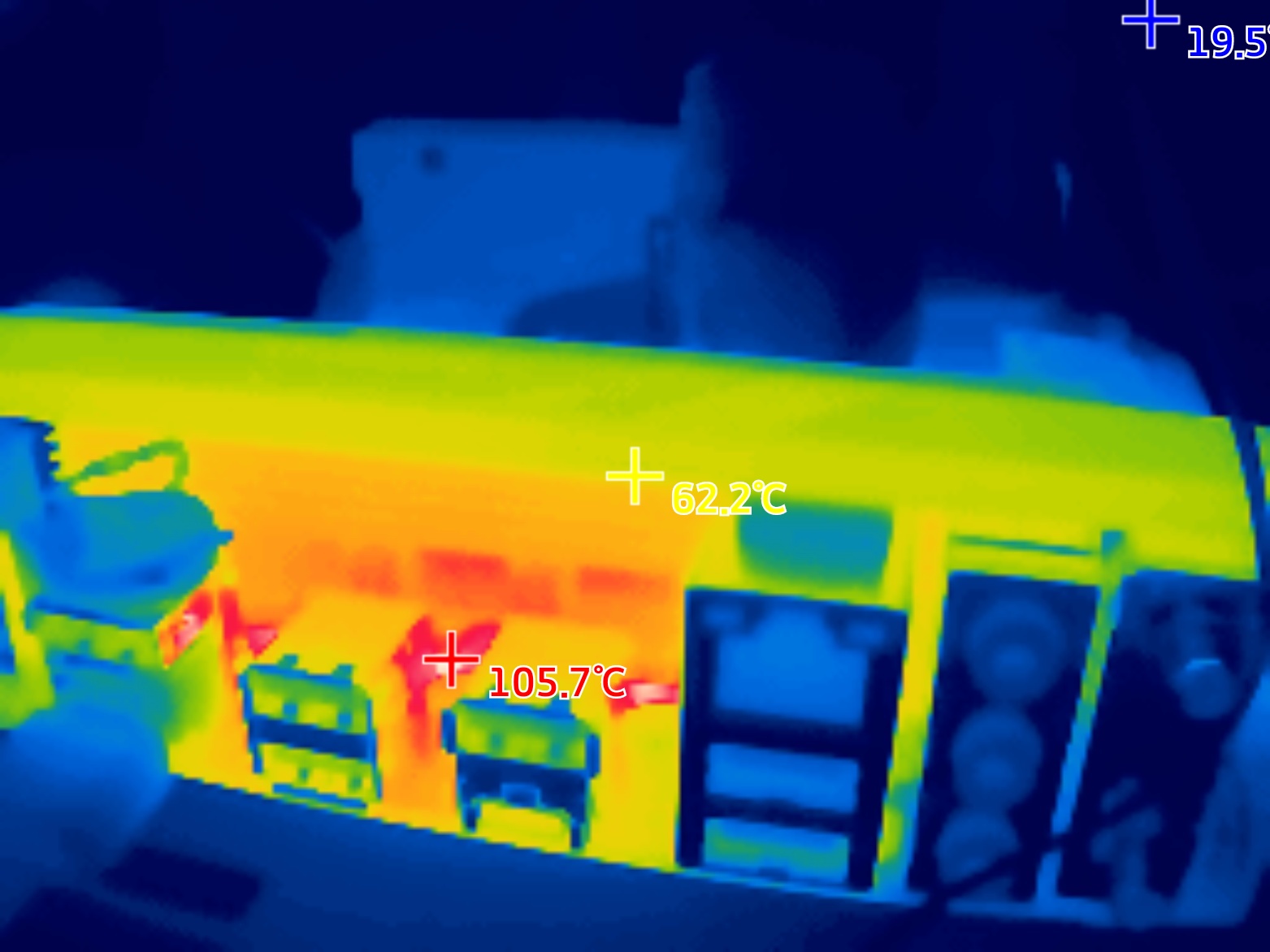

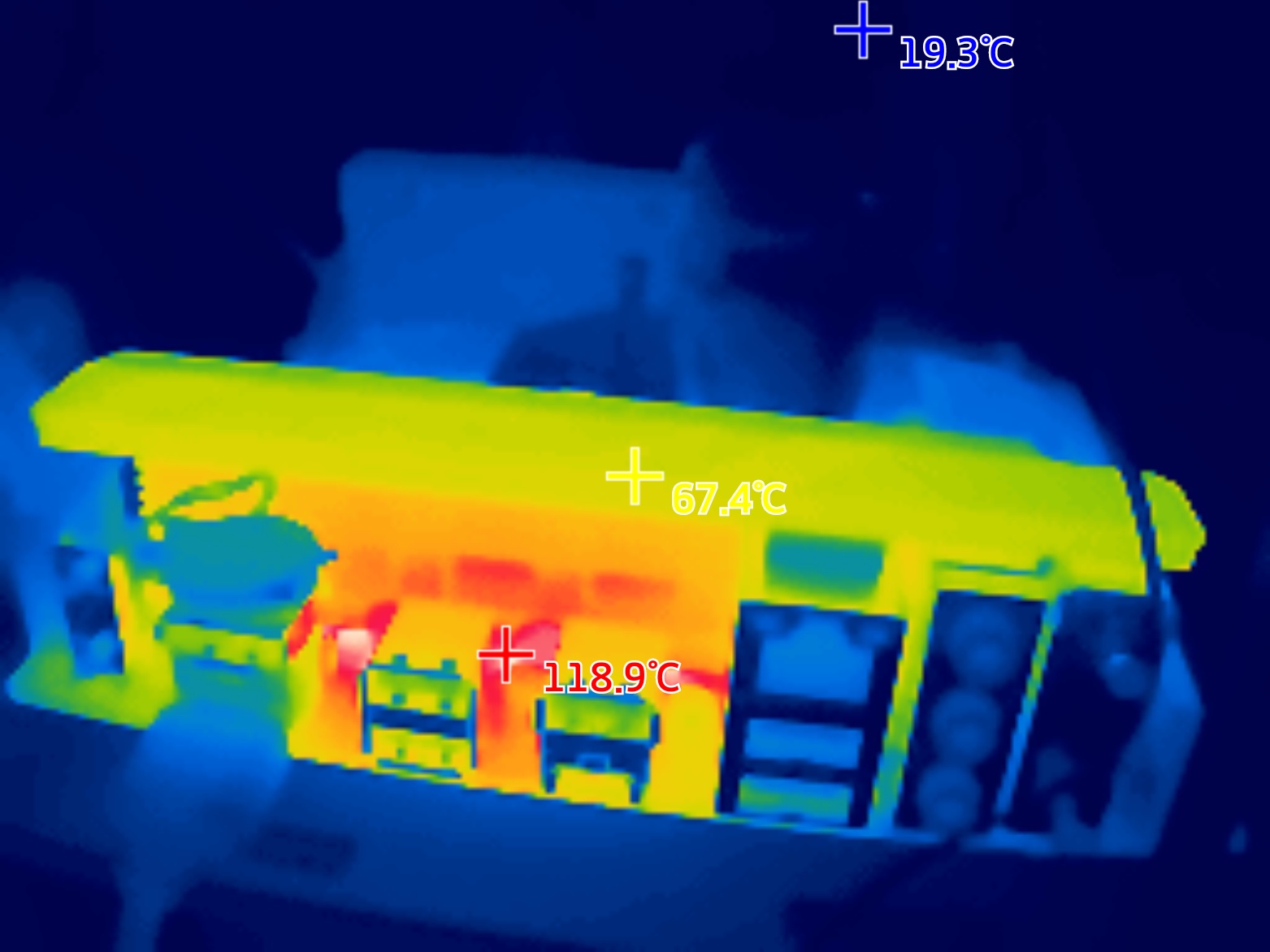

순정상태일때 방열판과 전원부 온도 입니다.





PBO Target Limit Mainboard 상태일때 방열판과 전원부 온도 입니다.





취미로 테스트한 자료이기 때문에, 참고용도로만 봐주시면 감사하겠습니다. 감사합니다
