Jginyue B650i Night Devil (Rev. 02B)





박스의 디자인 입니다.

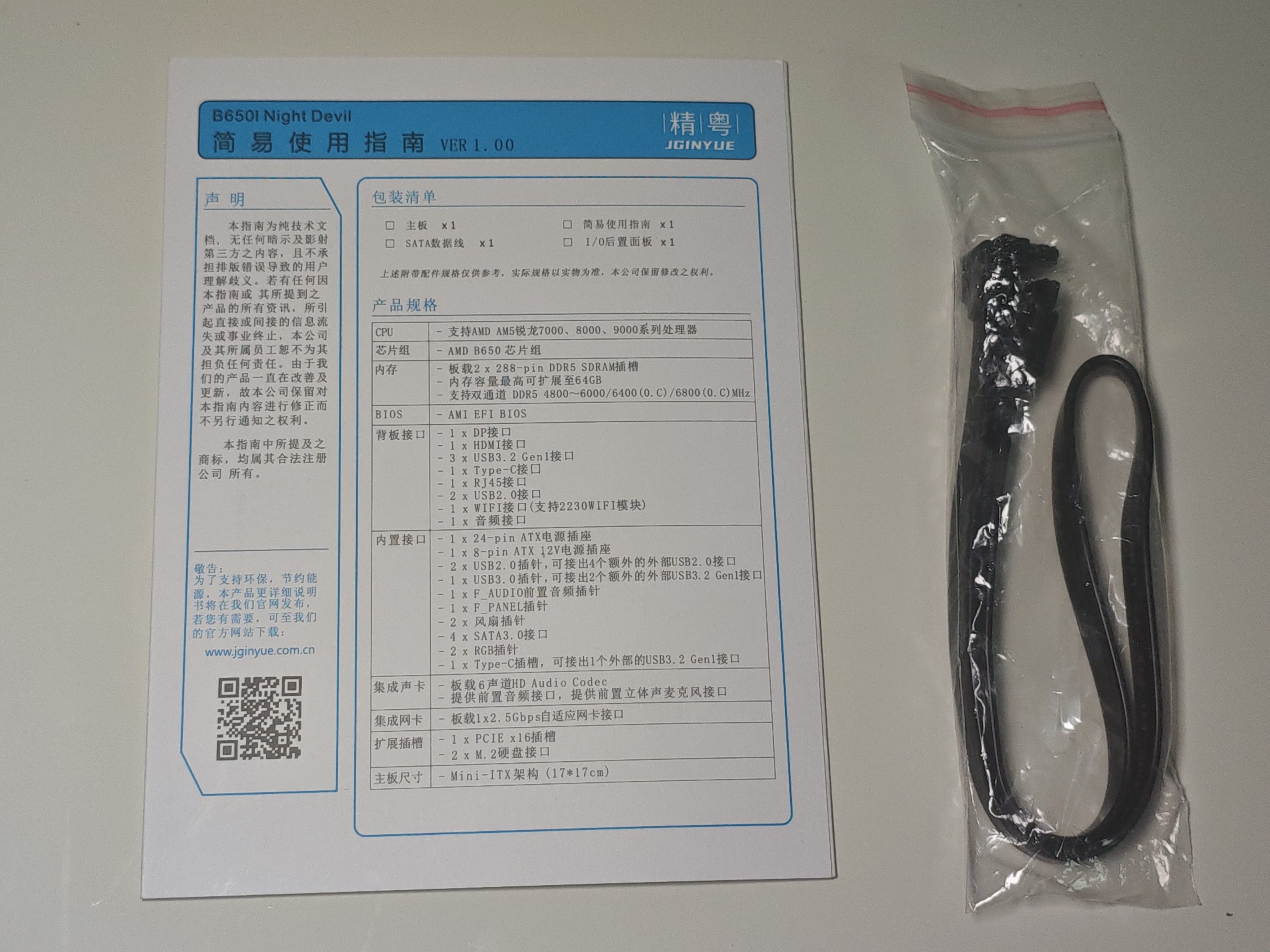

구성품은 사타케이블, WIFI 모듈용 쉴드 캔 어댑터(이미 장착해서 사진상에는 없습니다), 설명서로 단촐하게 구성되어 있습니다.





전면 사진 입니다.

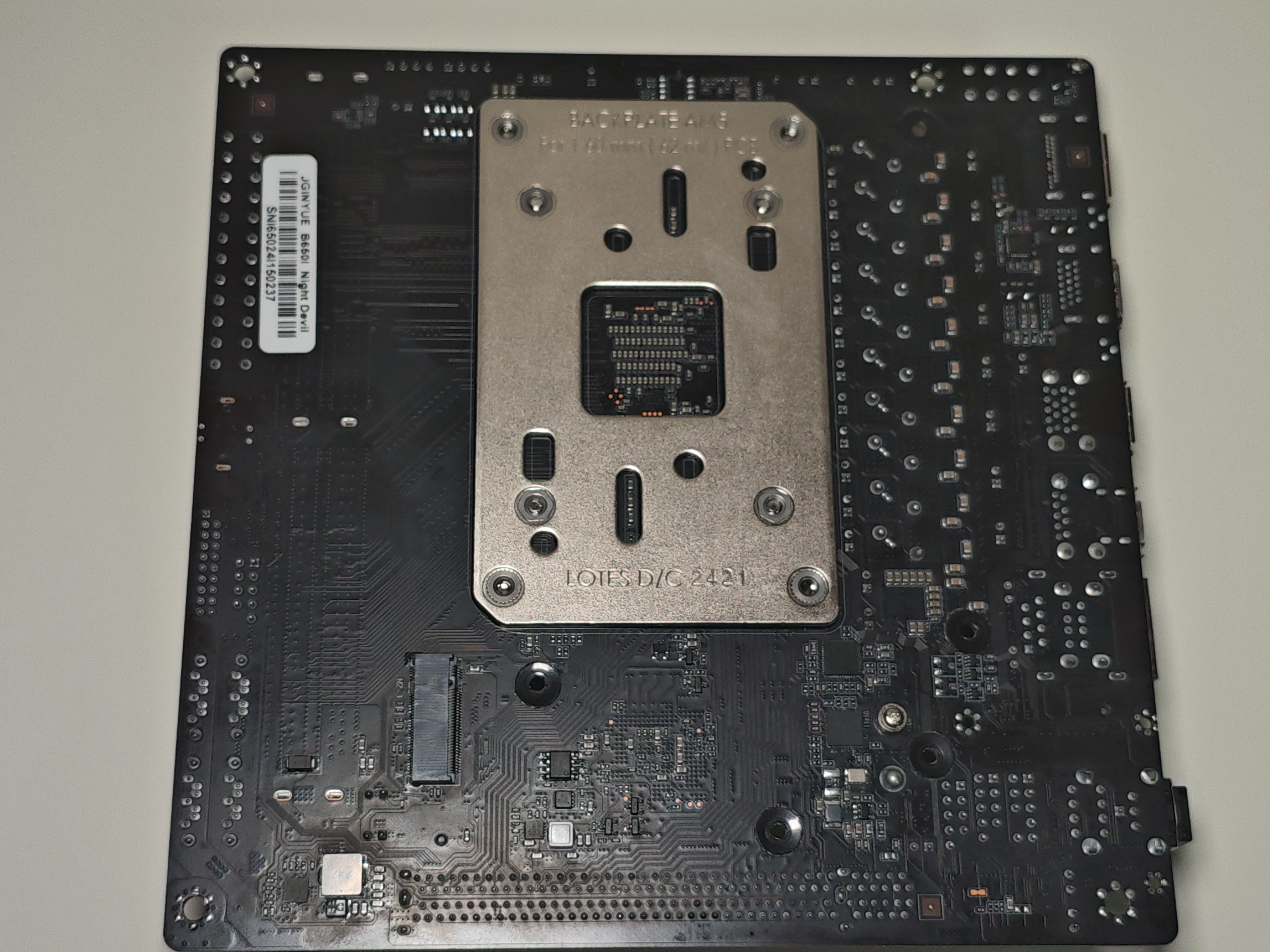

후면 사진 입니다.





최근 보드가 한번 리비전 되었습니다. 리비전된 보드는 백플레이트에 02B라고 표시되어 있습니다.

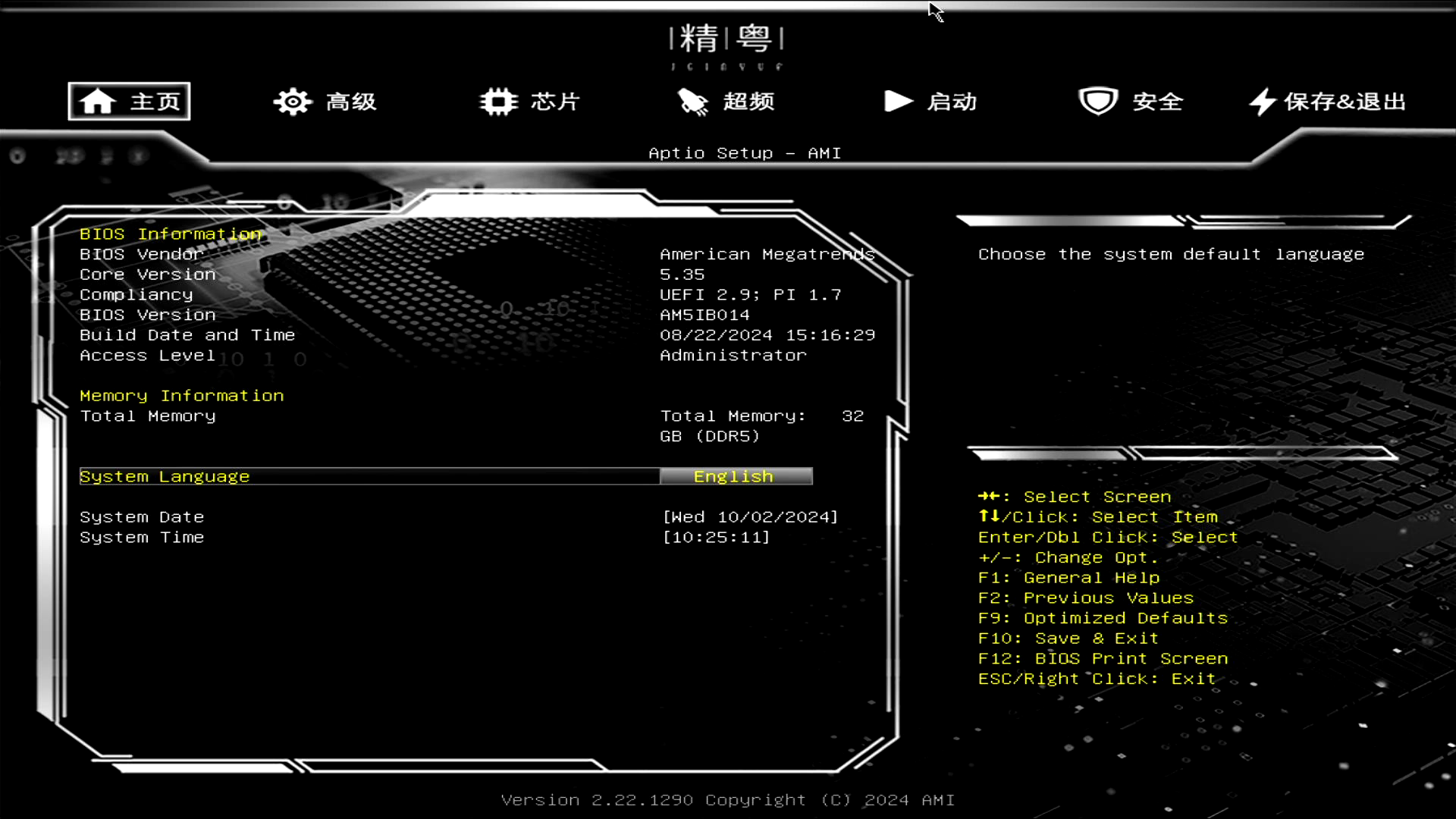

리비전된 보드는 별도의 바이오스파일이 사용되니 주의하셔야 합니다.





보드의 방열판들 입니다.





방열판을 탈거한 전면 보드 사진 입니다.

Wifi 모듈은 포함되지 않고, 쉴드캔은 별도로 주는 구성 입니다. 필요 시 원하는 모듈을 장착하여 사용할 수 있습니다.







레인 속도 변경이 가능합니다.





저가형 보드인데도 불구하고 Bifurcation 기능도 지원합니다





이건 좀 짜치네요





테스트 환경
CPU	AMD Ryzen 9 100-000000514-20_Y(7950X Eng Sample)
CPU 쿨러	ARCTIC Liquid Freezer III 240 ARGB(Black)
메모리	JUHOR DDR5-6000 32GB x2 (테스트시에는 EXPO 프로필 미사용, 4800MHz)
저장장치	전면	SOLIDIGM P44 Pro M.2 NVMe SSD 2TB
	후면	Samsung 970 EVO M.2 NVMe 500GB(OS)
PSU	AONE 시그니처 850W 80PLUS BRONZE 풀모듈러 ATX 3.1
OS	Microsoft Windows 11 Pro





나래온 더티테스트로 50% 용량 채우기(P44 Pro 2TB, 950GB) 후 온도를 측정했습니다.





Jginyue B650i의 경우에는 PBO Limit를 Mainboard로 설정했을 경우, PPT가 1000W까지 풀리게 설정 되어 있습니다.

보드의 스펙만을 테스트하기위해, 팬속과 펌프속도를 Full Speed로 한 후, VRM 팬을 제거하고 테스트 진행했습니다.

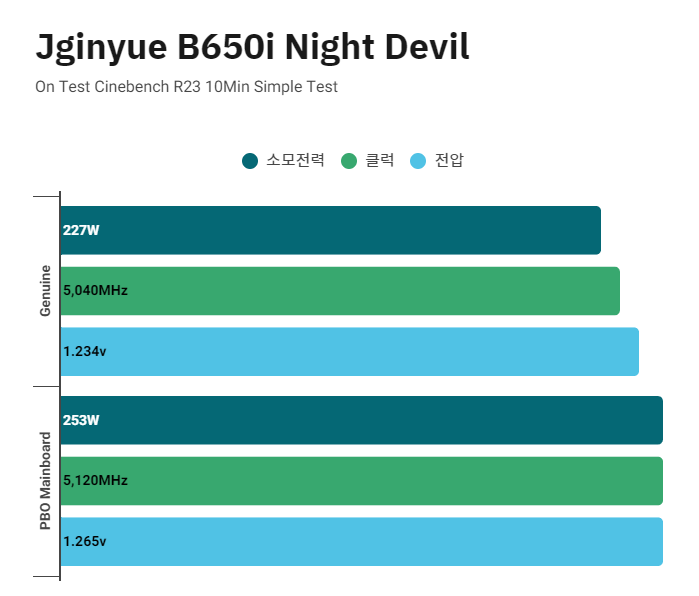

순정상태에서 시네벤치 R23 멀티 10분 로드후 방열판 및 전원부 온도 입니다.

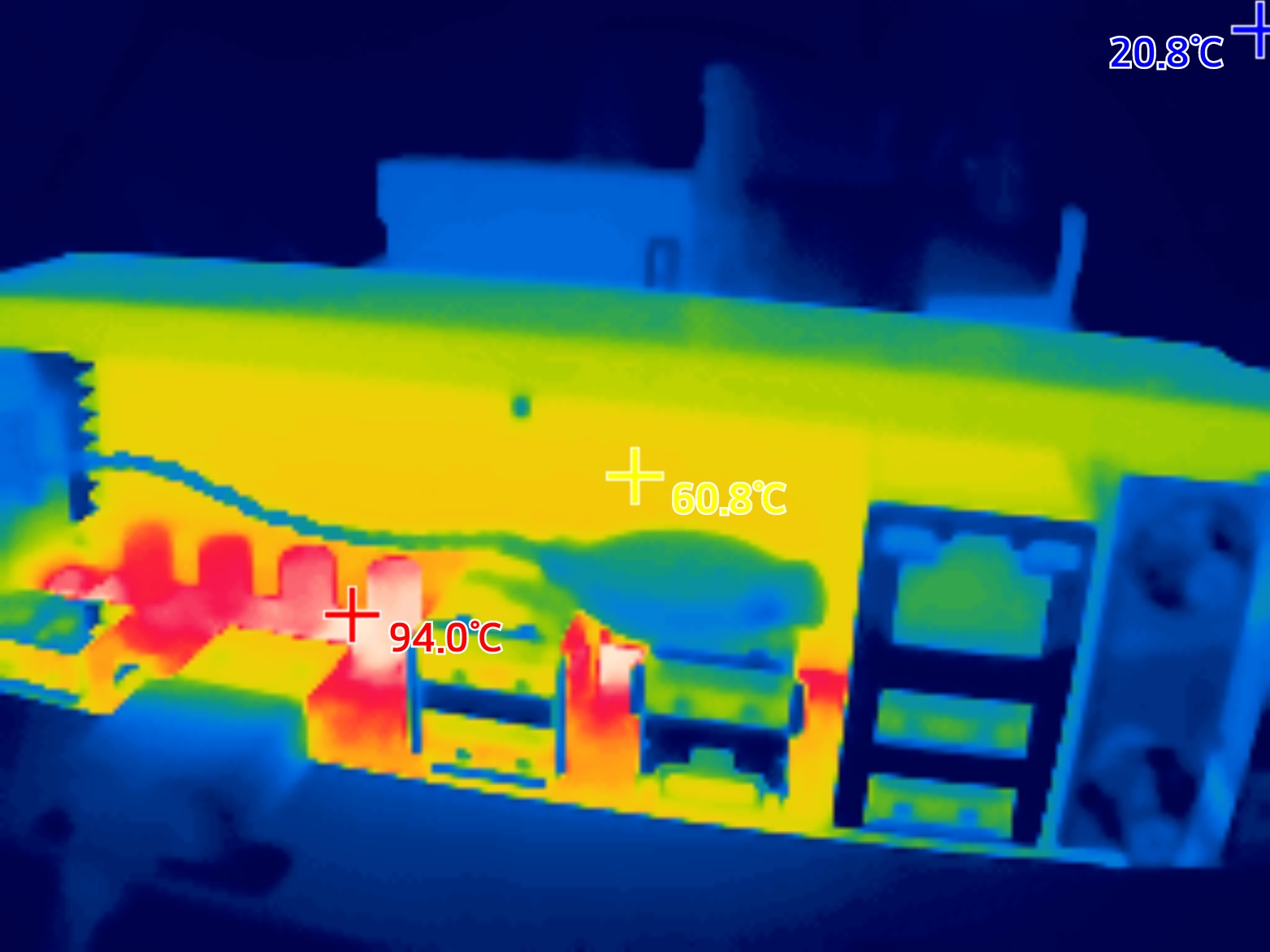

PBO Limit Mainboard 상태에서 시네벤치 R23 멀티 10분 로드후 방열판 및 전원부 온도 입니다.



취미로 구성한 테스트 자료기 때문에, 변인통제가 제대로 되지 않았을 수 있습니다.

참고용으로만 확인하시기 바랍니다.
