Asrock B650i Lightning WIFI
박스 사진 입니다.
구성품 사진 입니다. 재미있는것은 설명서에 한국어가 있습니다.
전면 사진
후면 사진 입니다.
특이사항으로 후기형은 백플레이트가 세로 사이즈가 약간 크게 사이즈가 조정되어 나왔습니다.
후면에서 너트로 고정하는 타입의 쿨러에 대응한 모습입니다.

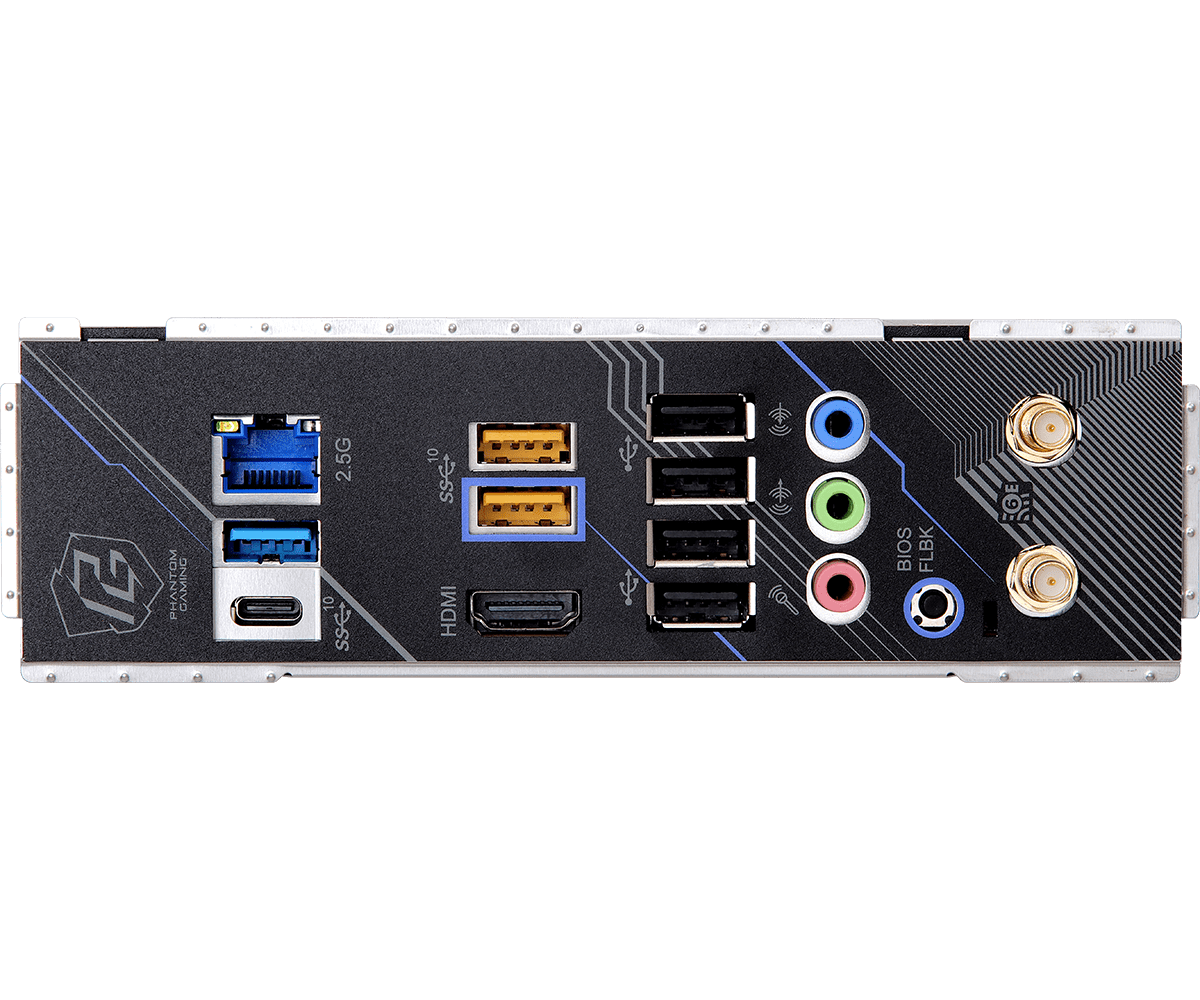

후면 패널 사진 입니다. 미처 찍지 못해 공식 홈페이지의 사진을 첨부합니다.
보드 방열판들의 모습입니다.

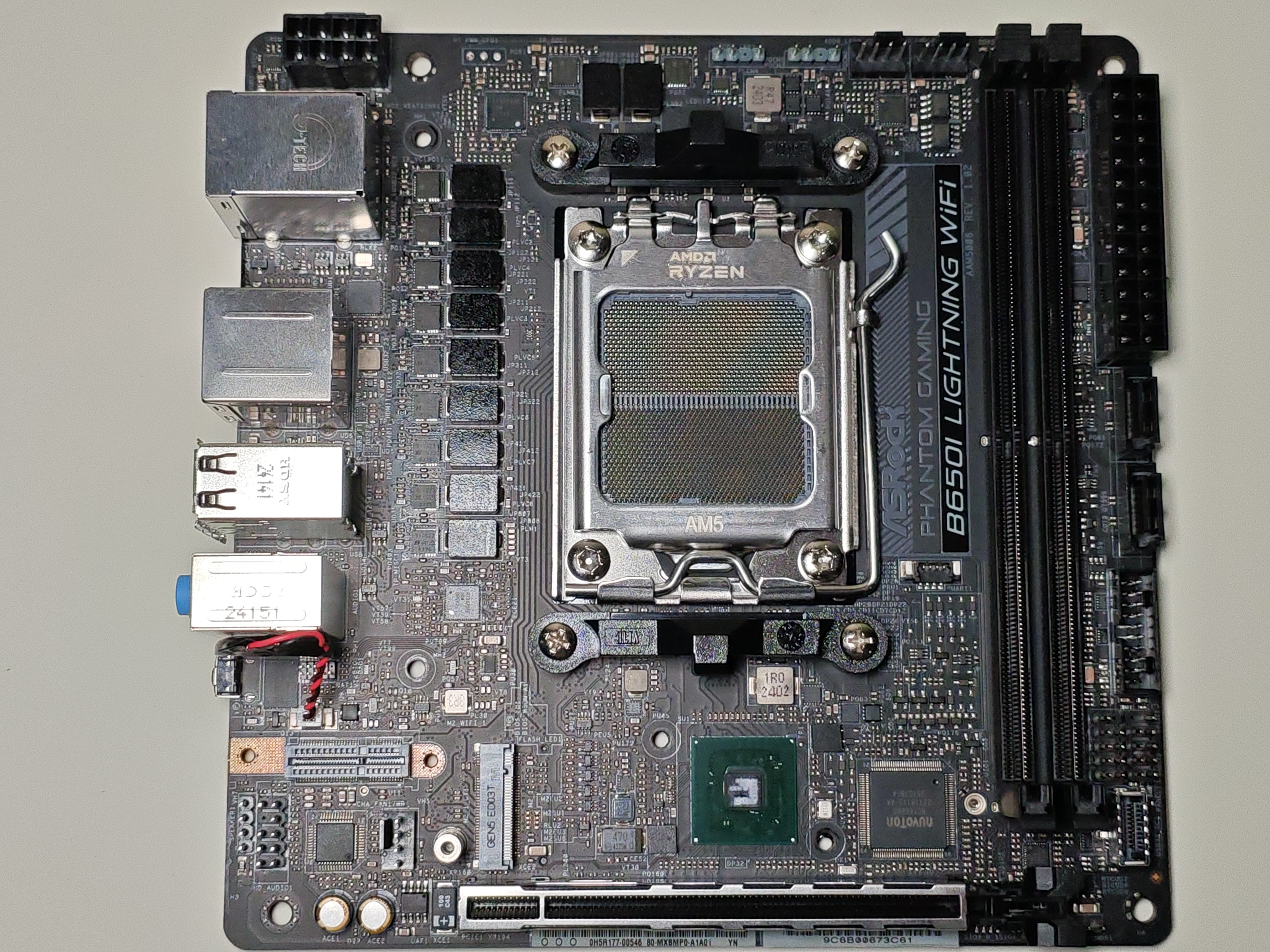

방열판을 탈거한 전면 보드 사진 입니다.

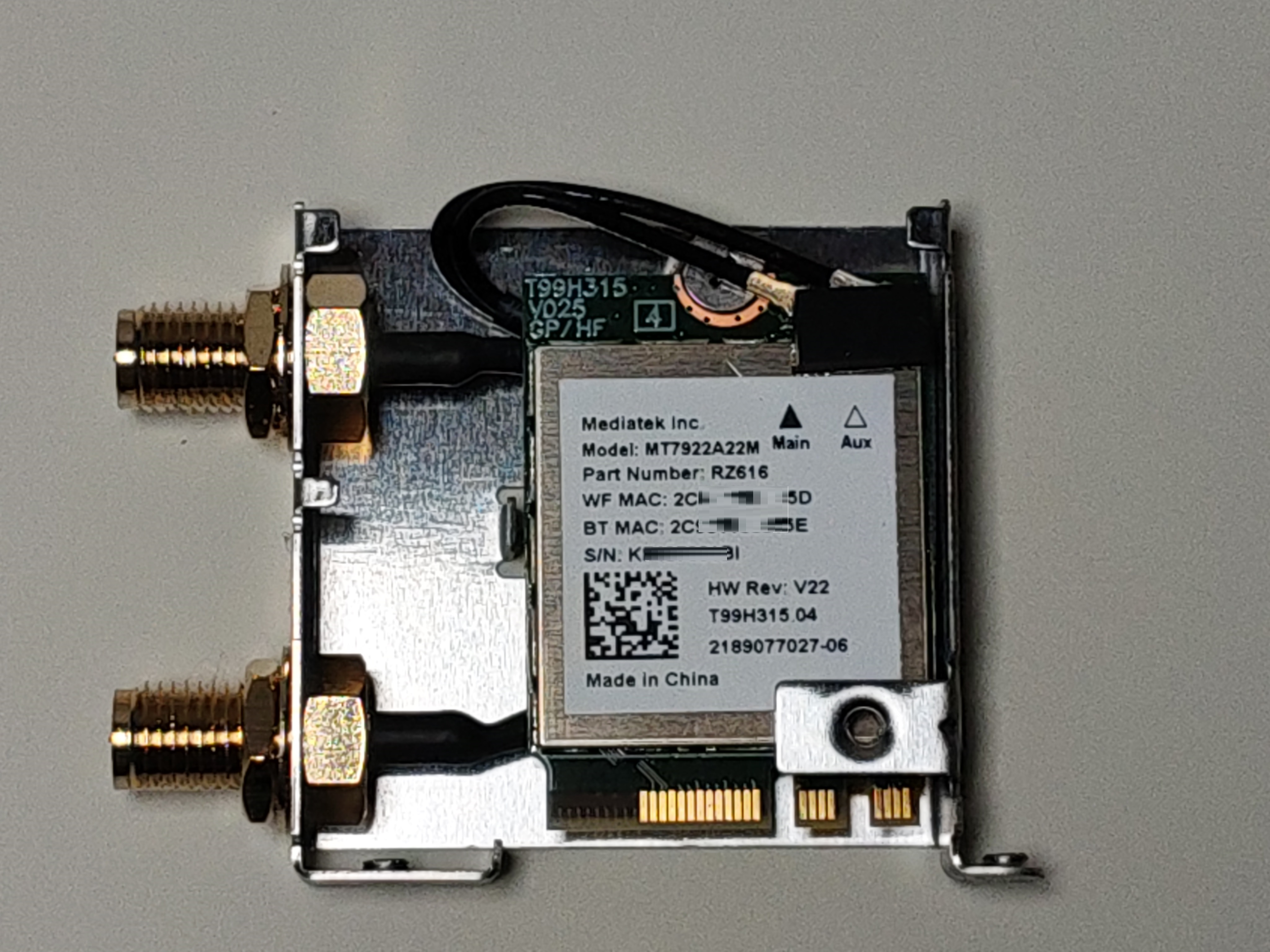

무선랜은 미디어텍의 MT7922 칩을 사용합니다. WIFI6e를 지원하는 칩입니다.
PCIe 슬롯 속도 변경을 지원 합니다.
Bifurcation 기능도 잘 지원 합니다. A620도 되는걸로 알고 있긴한데 실제로 보진 않았습니다.
| 테스트 환경 | ||
| CPU | AMD Ryzen 9 100-000000514-20_Y(7950X Eng Sample) | |
| CPU 쿨러 | ARCTIC Liquid Freezer III 240 ARGB(Black) | |
| 메모리 | JUHOR DDR5-6000 32GB x2 (테스트시에는 EXPO 프로필 미사용, 4800MHz) | |
| 저장장치 | 전면 | SOLIDIGM P44 Pro M.2 NVMe SSD 2TB |
| 후면 | Samsung 970 EVO M.2 NVMe 500GB(OS) | |
| PSU | AONE 시그니처 850W 80PLUS BRONZE 풀모듈러 ATX 3.1 | |
| OS | Microsoft Windows 11 Pro | |

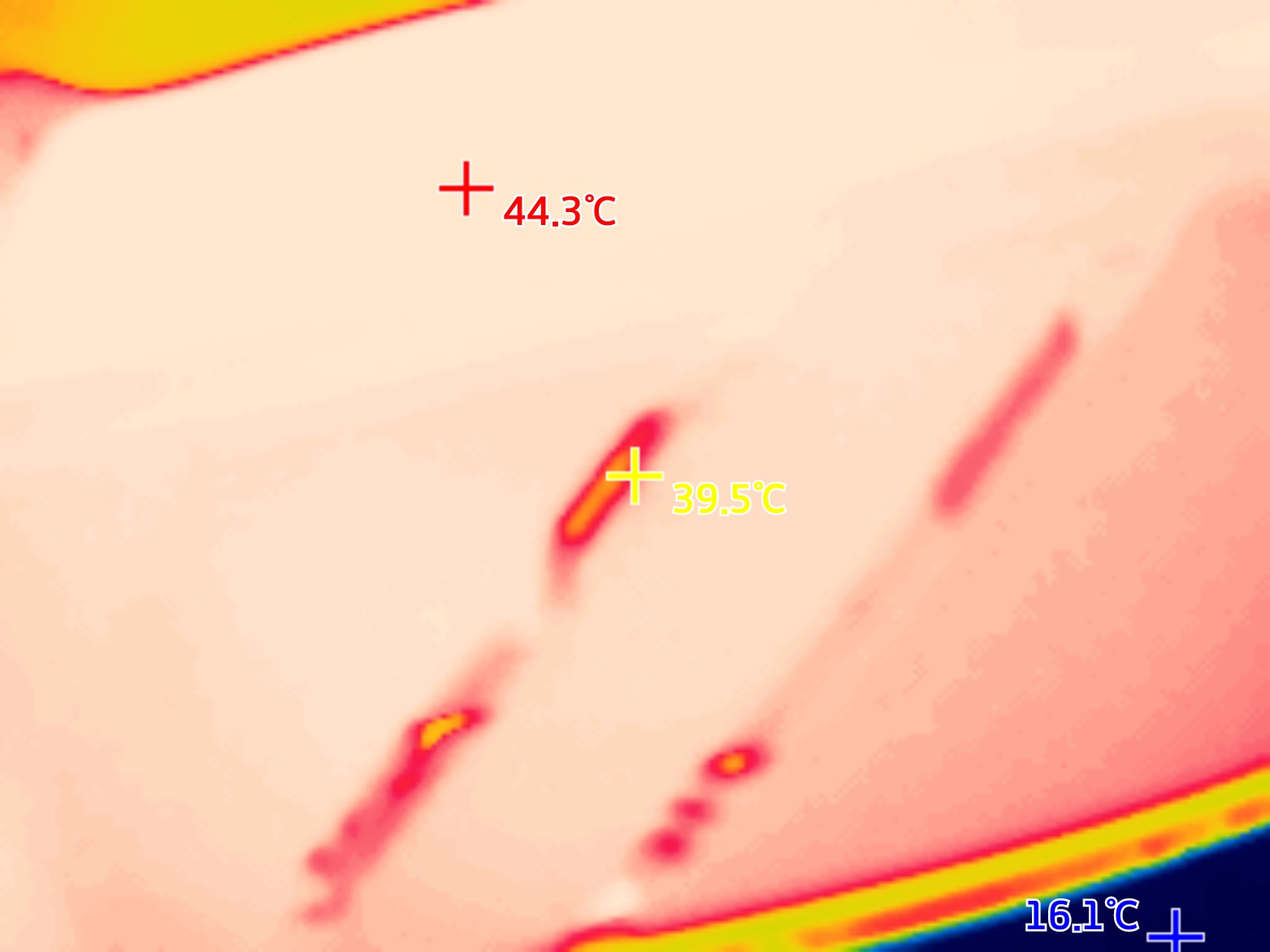

나래온 더티테스트로 P44 Pro의 용량 50%까지 채운 후의 온도를 측정 하였습니다.
Asrock B650i Lightning 보드는 기본상태와 PBO Limit - Mainboard의 상태가 똑같이 170w로 타겟되어 있어
해당 모드의 측정은 하지 않았습니다. 또한, 바이오스 상에서도 170w를 넘는 값으로 타겟 시켜도 넘는값이 들어가지 않았습니다.
자체에서 전력을 제한하는 모습을 보여주었습니다.
보드의 스펙만을 확인하기 위해 팬과 펌프는 Full Speed로 설정하여 테스트 하였고,
VRM팬이 달린 수냉쿨러여서 해당 쿨러는 탈거하고 테스트 하였습니다.

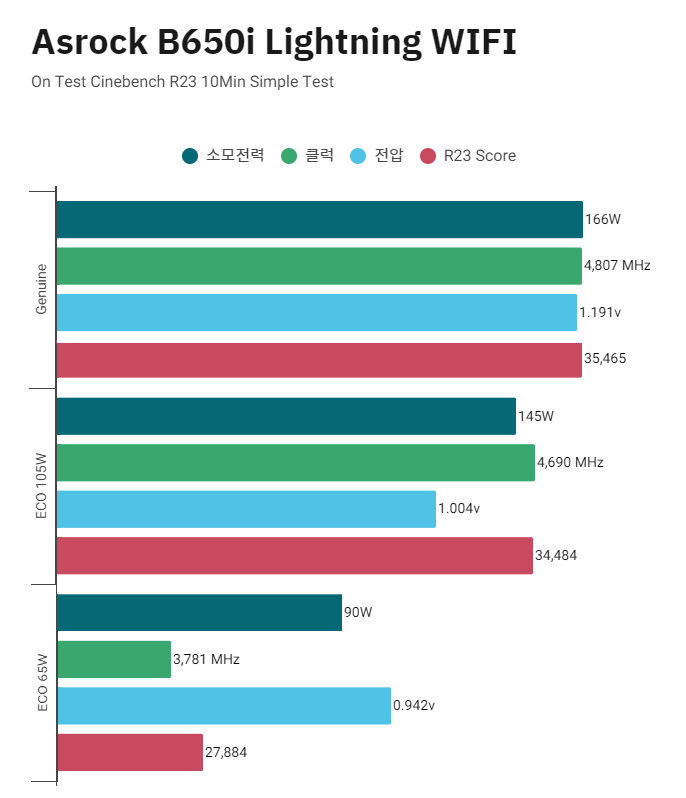

순정 상태의 바이오스에서 시네벤치 R23 멀티를 10분 돌린후 온도 측정
ECO Mode - 105W 상태의 바이오스에서 시네벤치 R23 멀티를 10분 돌린후 온도 측정
ECO Mode - 65W 상태의 바이오스에서 시네벤치 R23 멀티를 10분 돌린후 온도 측정
IO실드를 벗기고 촬영을 했어야 했는데 그러지 못했네요... 이점은 추후 보강하거나 해보겠습니다.
취미로 구성한 테스트 환경이기 때문에, 완벽한 변인 통제가 되지 않았습니다.
참고용도로만 자료를 확인하시기 바랍니다.
