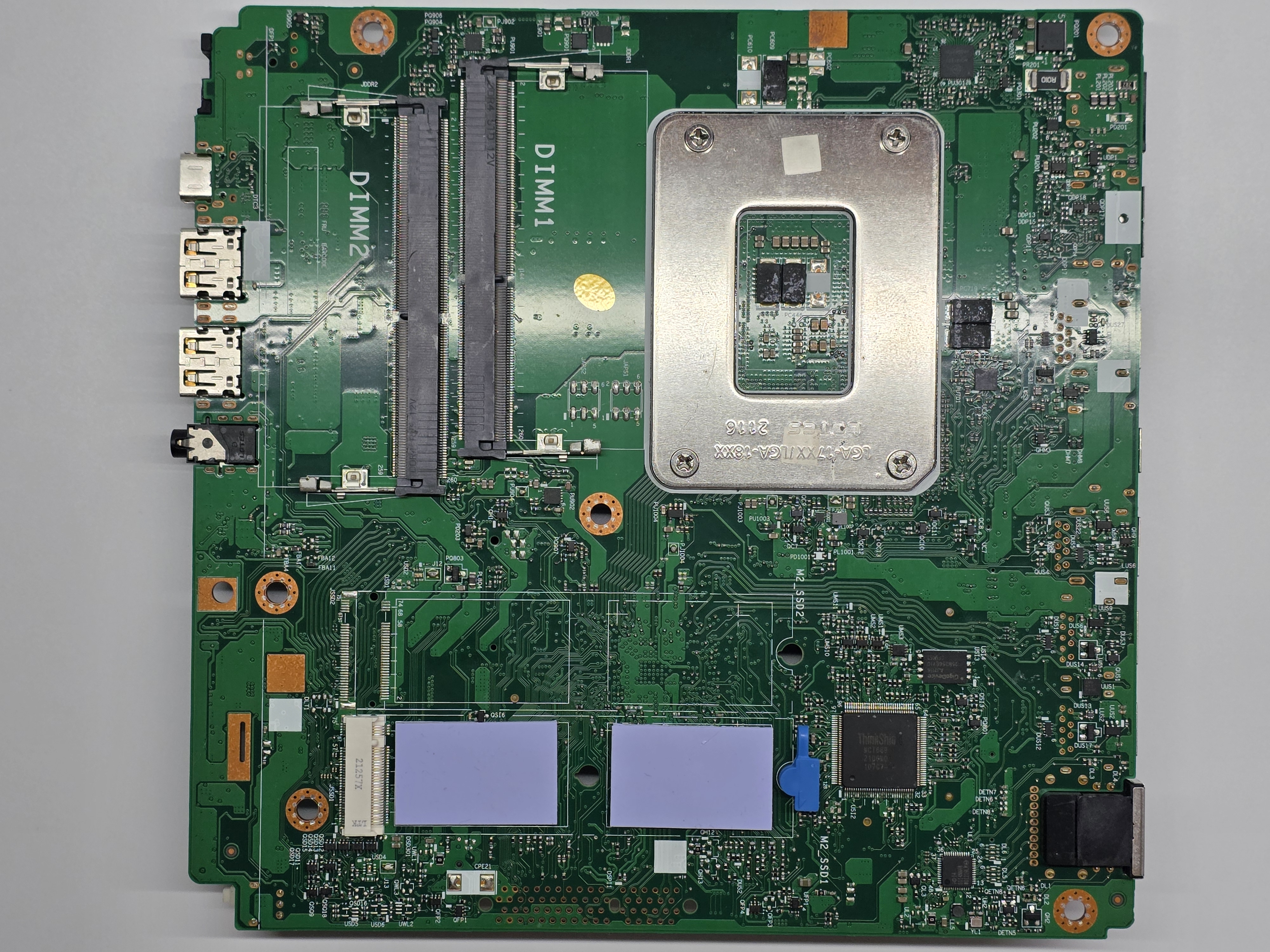

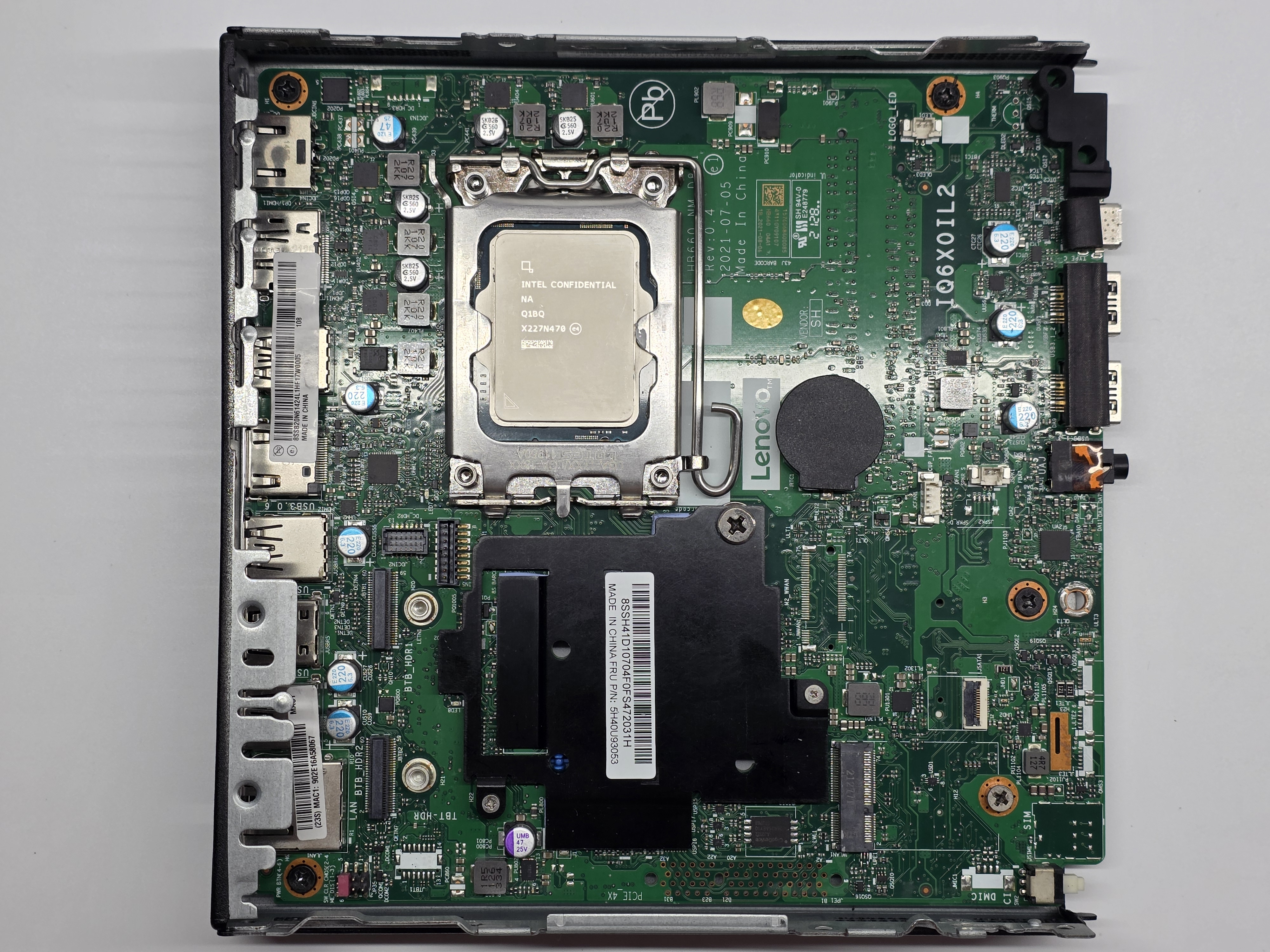

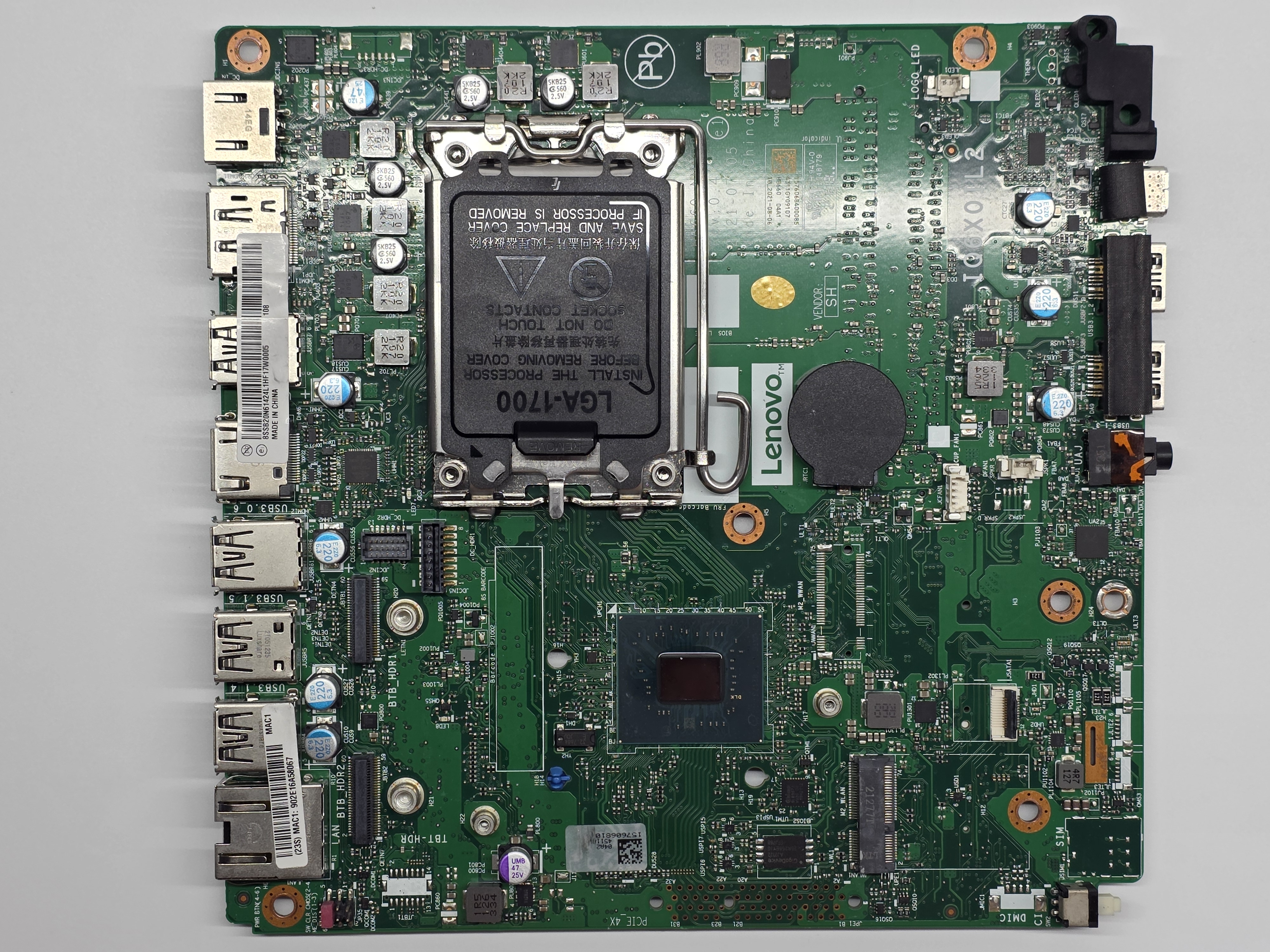

전면 보드 사진 입니다.

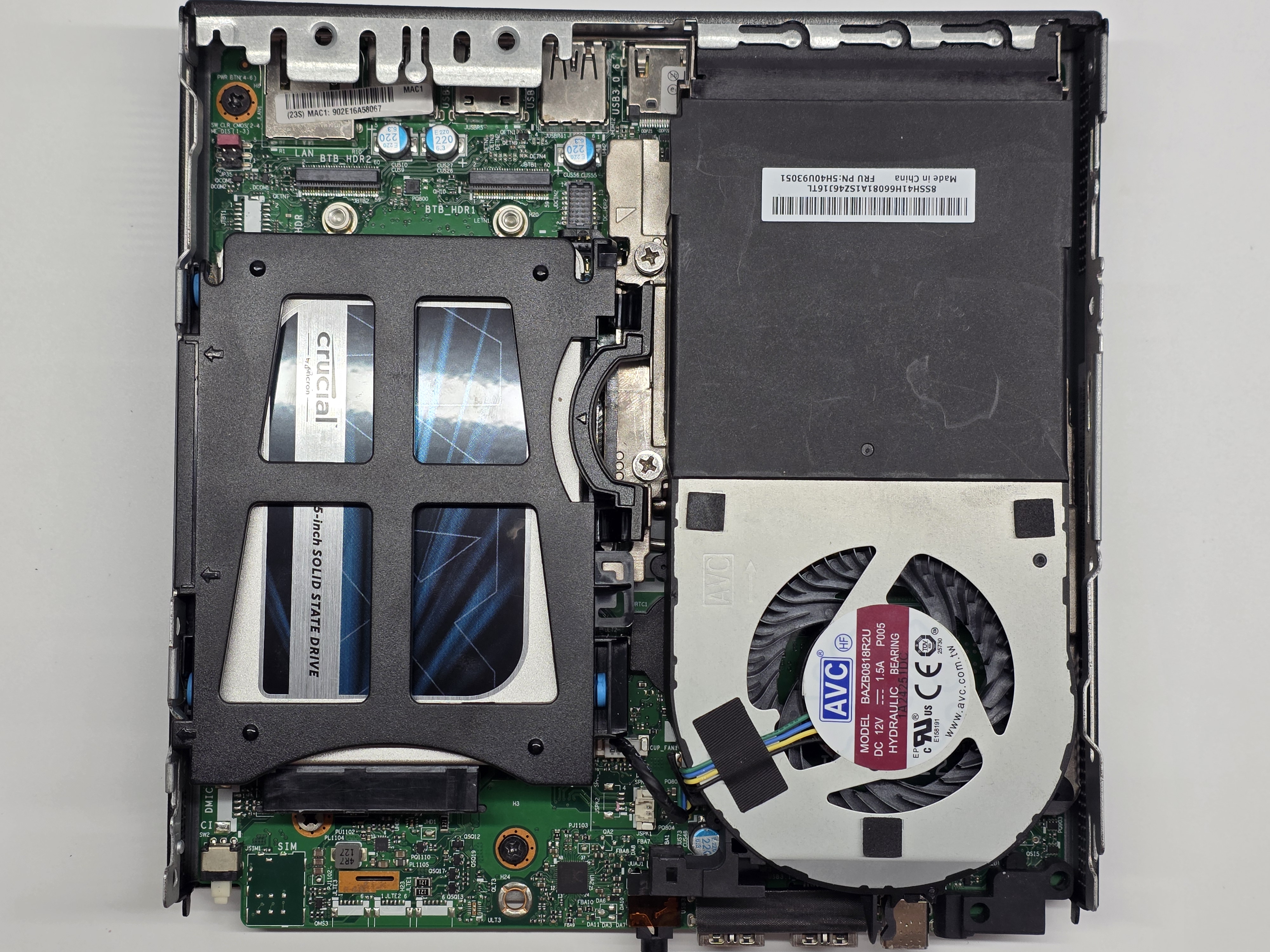

후면 보드 사진 입니다.
| M70q Gen 3 | M80q Gen 3 | M90q Gen 3 | |
| 칩셋 | Q670 | ||
| M.2 슬롯 | 1개 | 2개 | |
| PCIe 슬롯 | X | PCIe 4.0 x8 1개 | |
| RAM | DDR4 2슬롯 | DDR5 2슬롯 | |
| CPU 지원 | Only T | T, Non-K Series | |
공식 스펙은 이런 느낌이며, 기본적으로 M90q Gen 3 = M950q Gen 3 = P360 Tiny 이며,
위의 보드에서 PCIe 포트를 제거한 버전이 M80q Gen 3, 추가로 DDR4로 바꾸고 더 염가버전으로 만든 M70q Gen 3
이런식으로 되는것 같습니다.

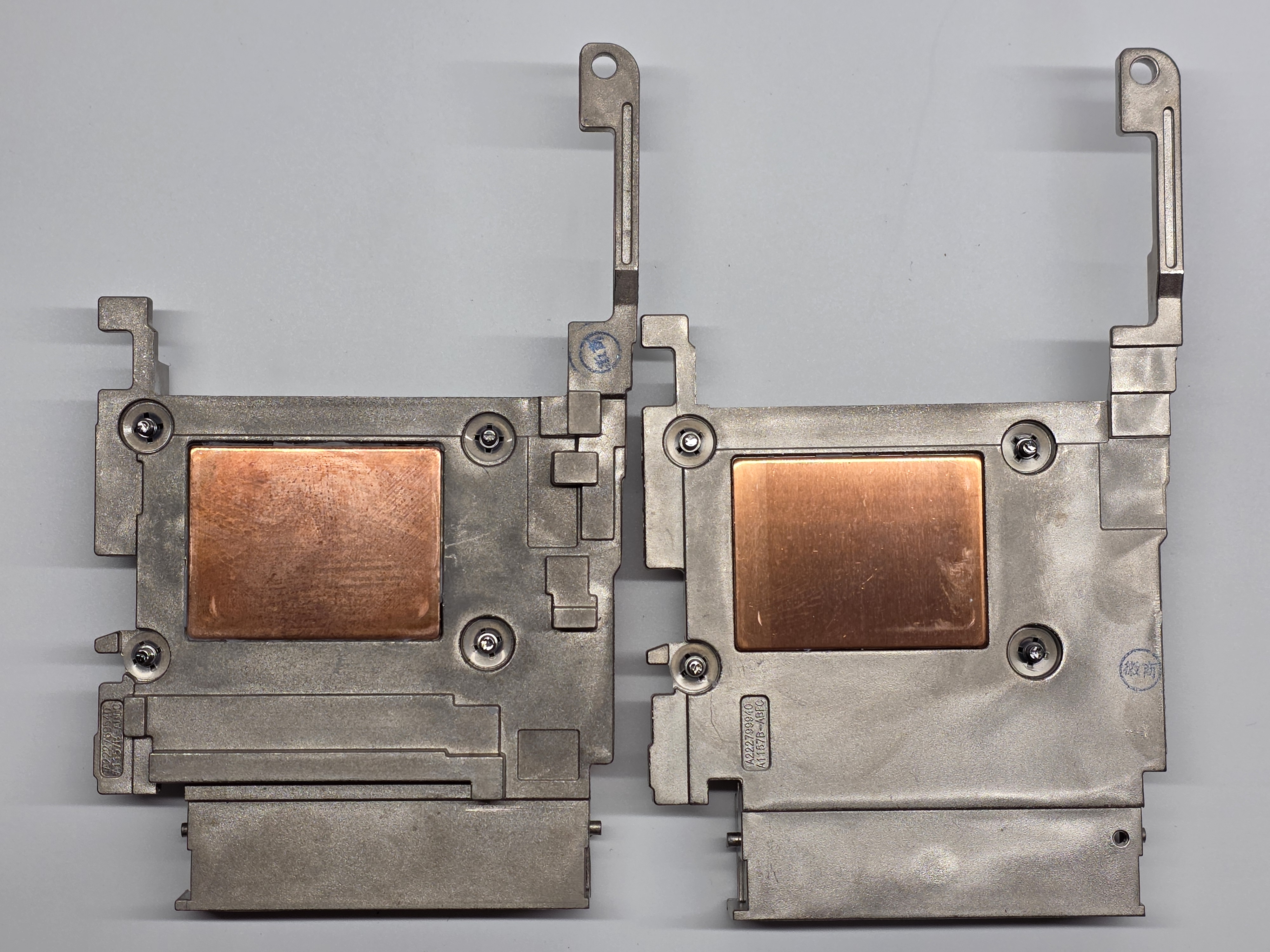

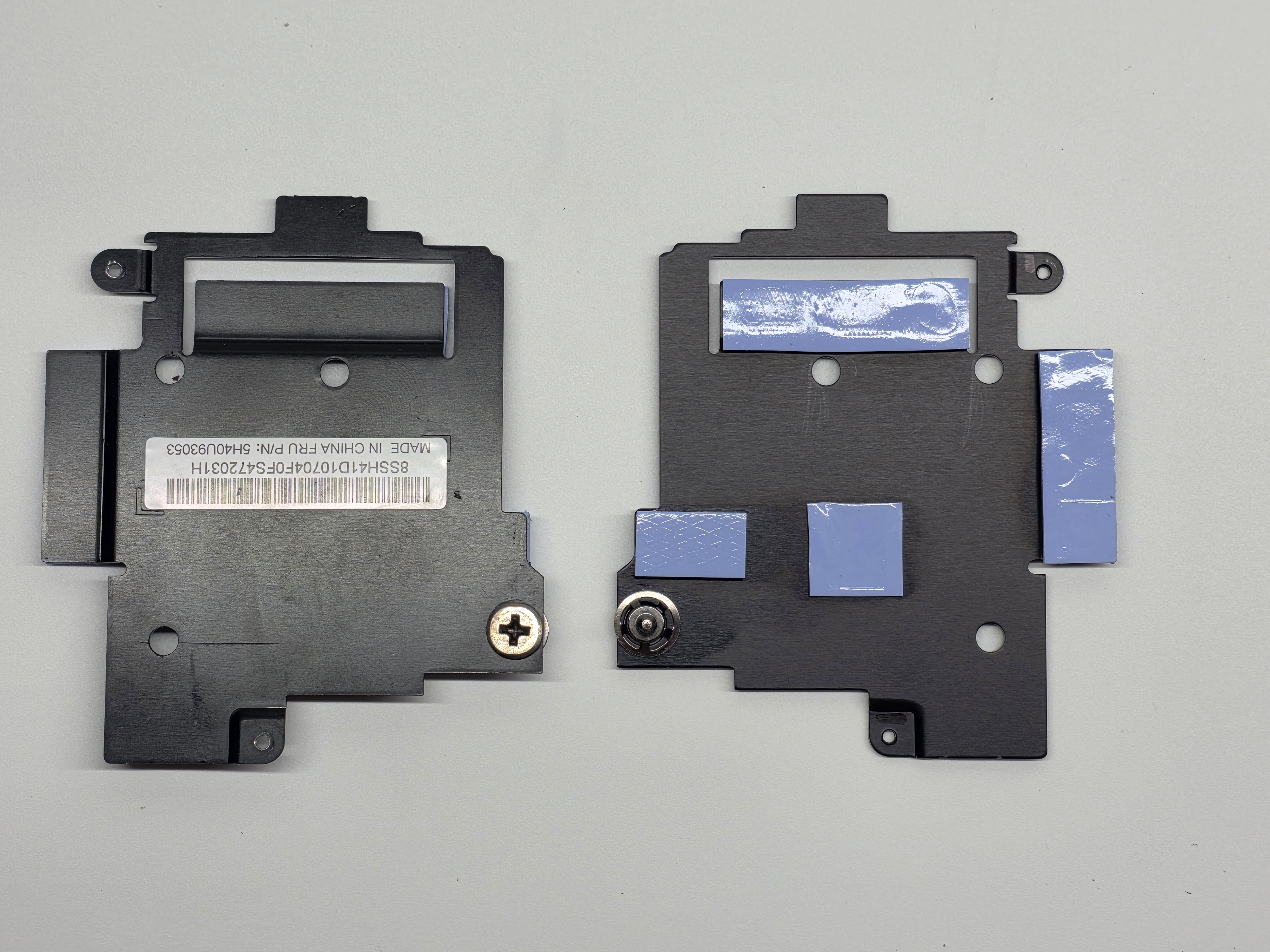

PCH 방열판 입니다.

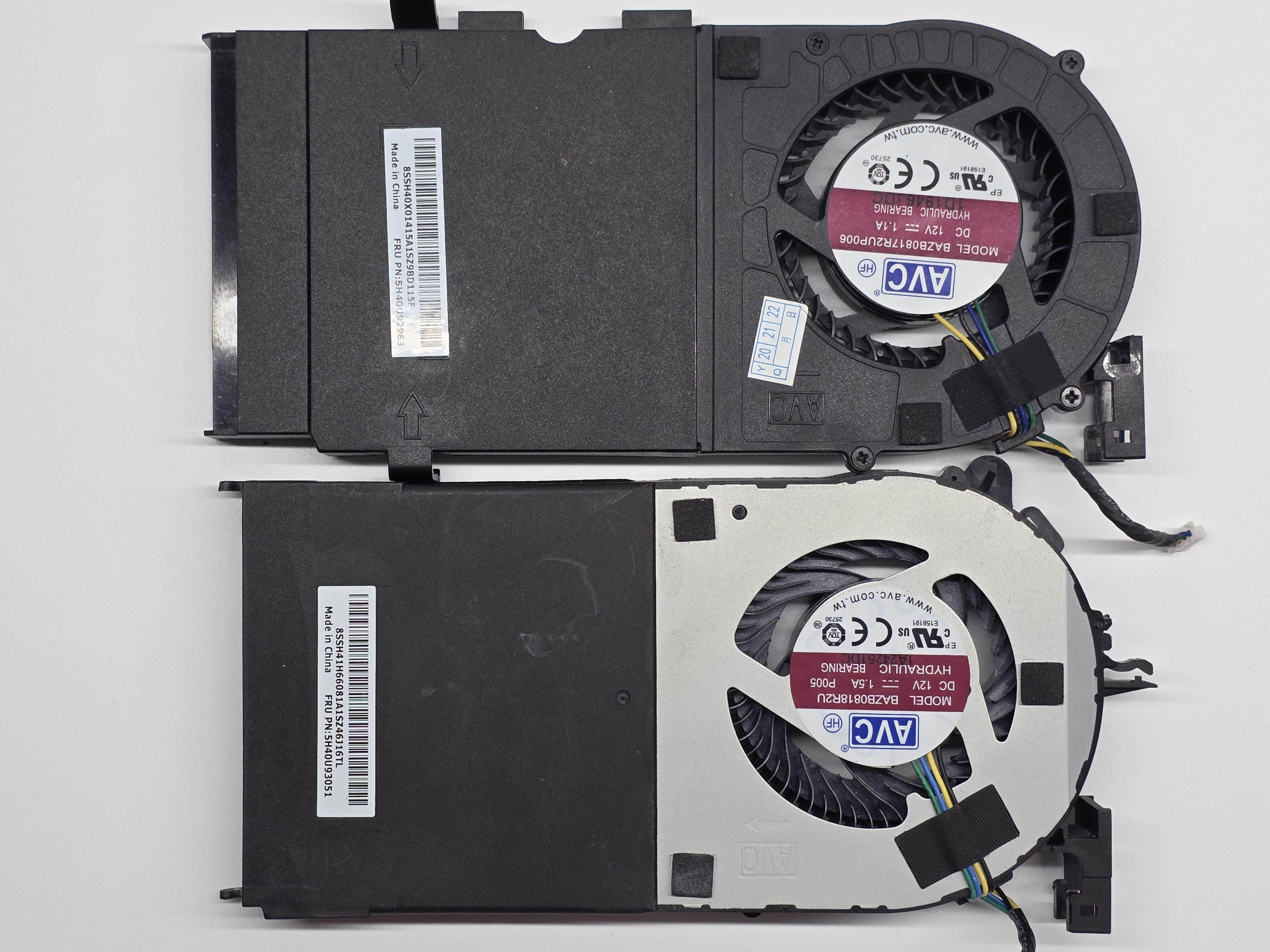

위 - 35w용 블로워 팬
아래 - 65~95w용 블로워 팬

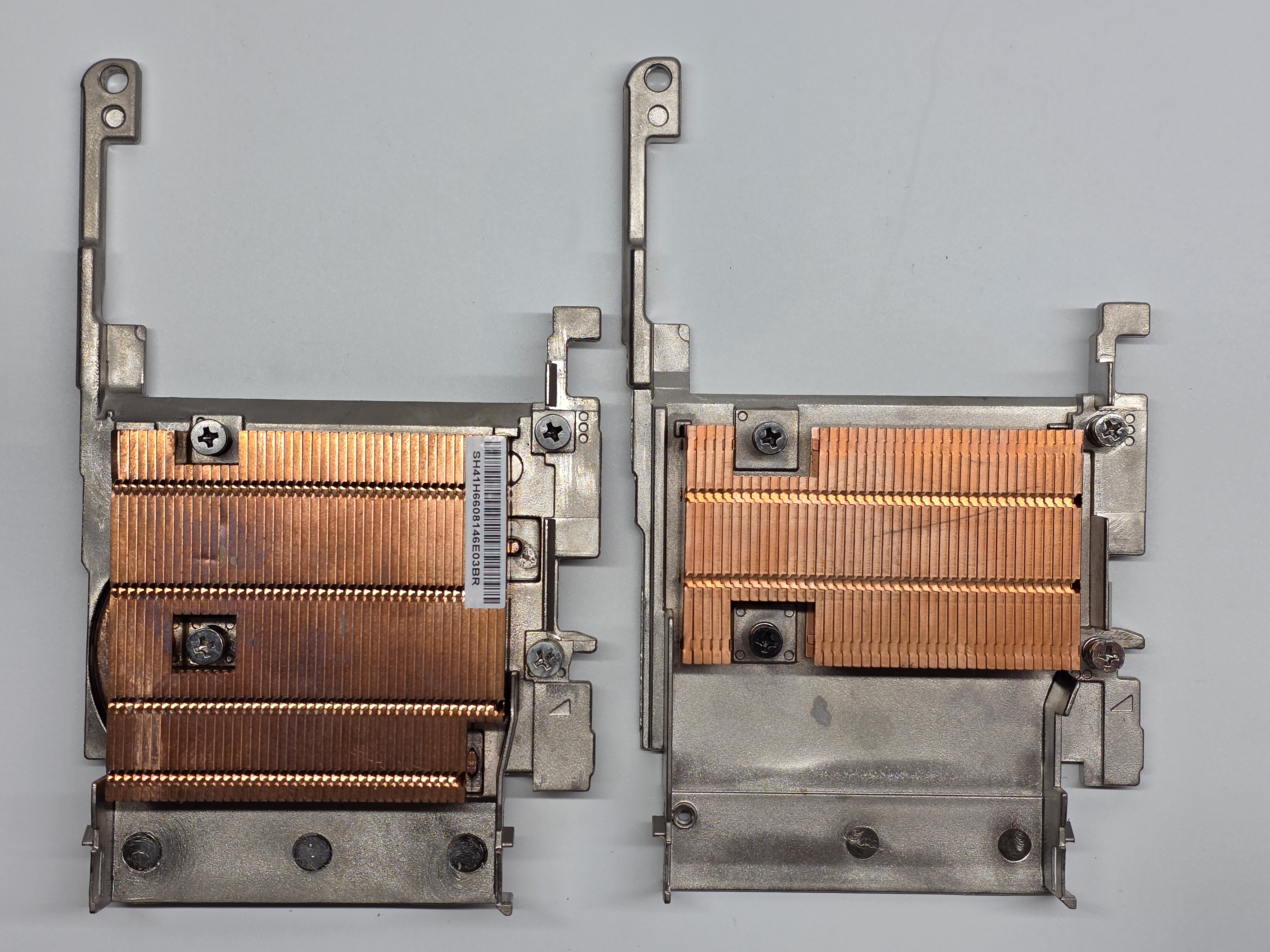

좌 - ~95w용(p3 tiny , p360 tiny) 히트싱크
우 - ~65w용(전부 호환?) 히트싱
하단 케이스와 보드, CPU, PCH 히트싱크를 장착한 사진 입니다.

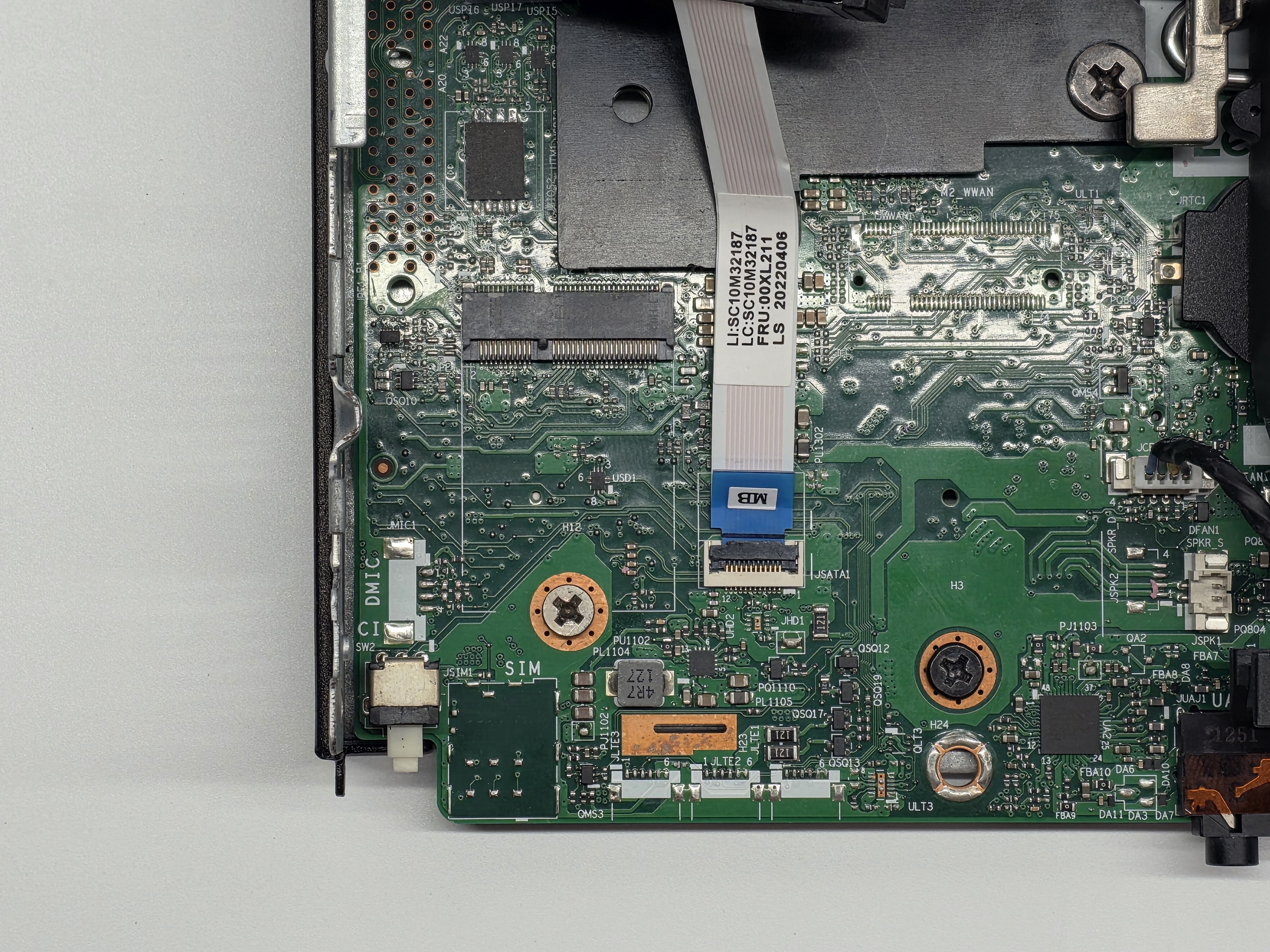

SATA 케이블은 위의 사진 처럼 연결 됩니다.

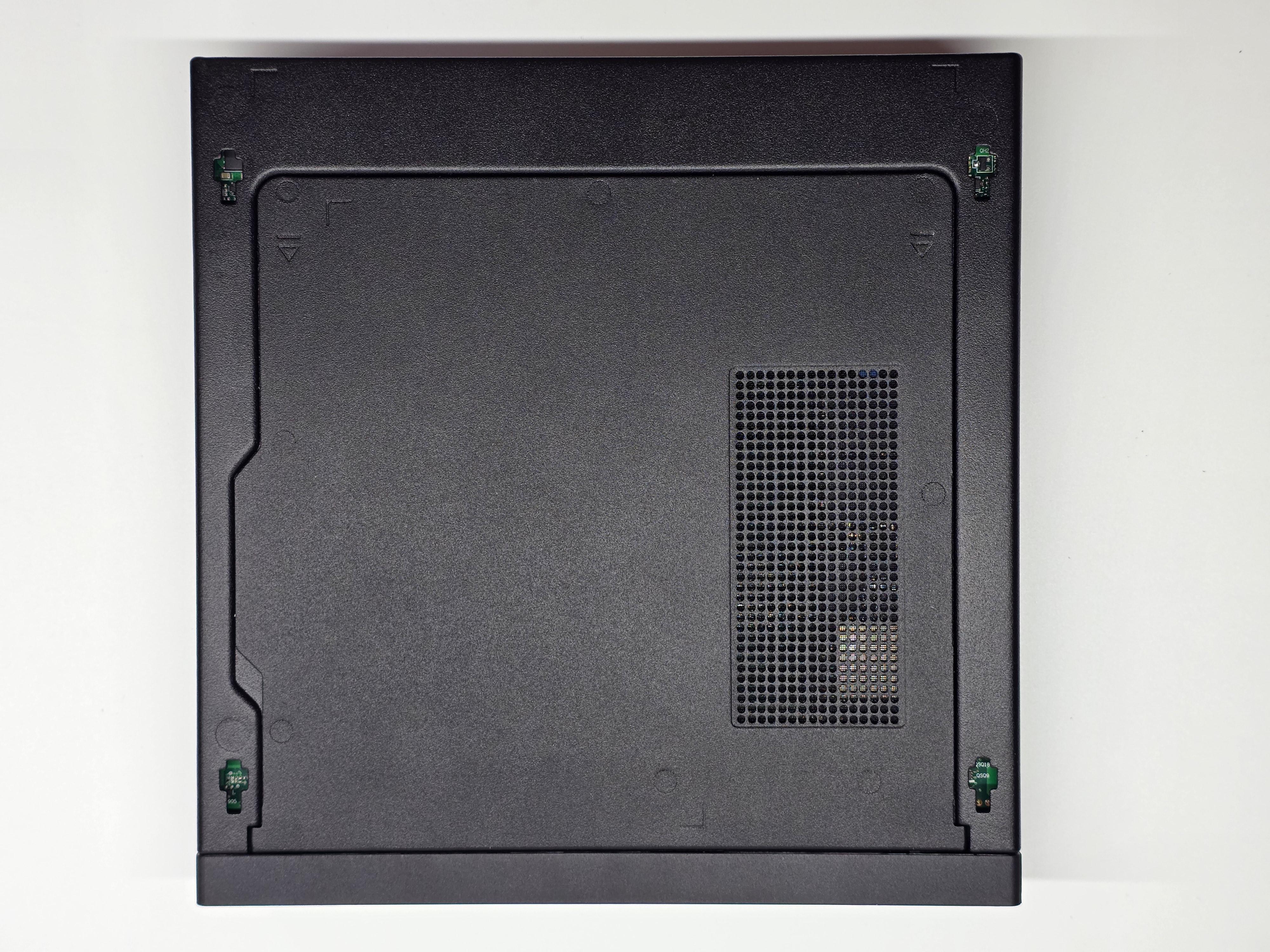

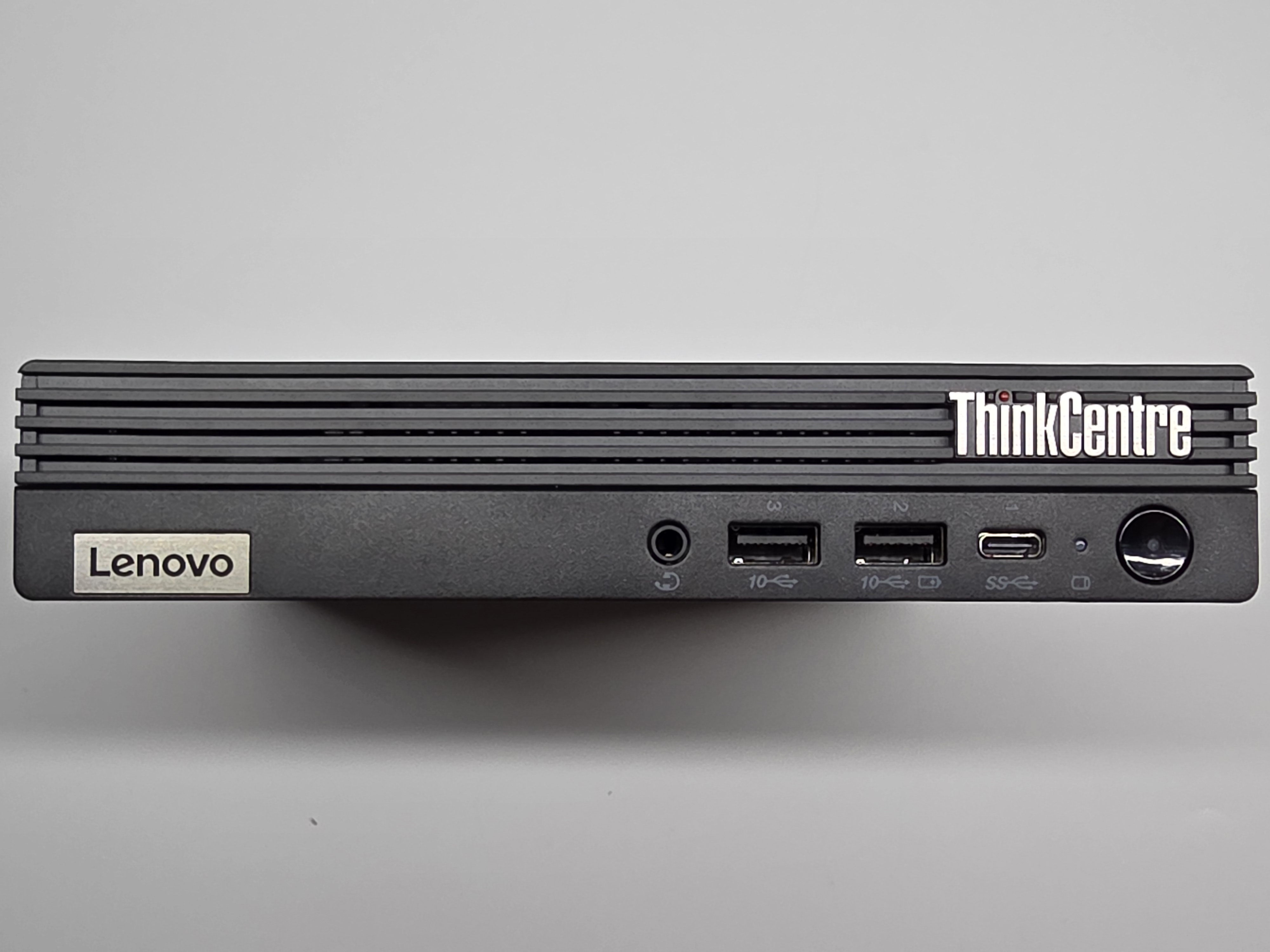

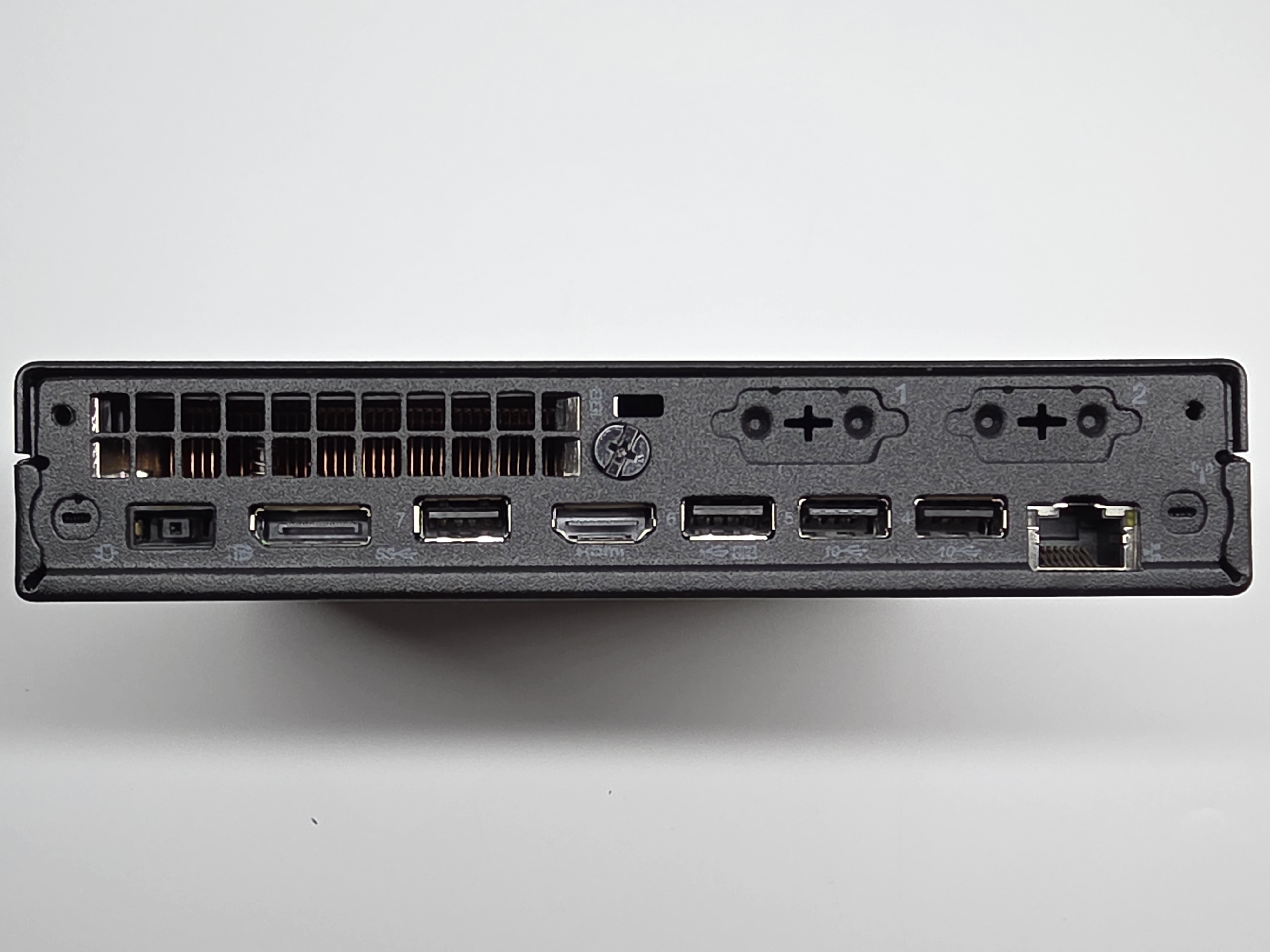

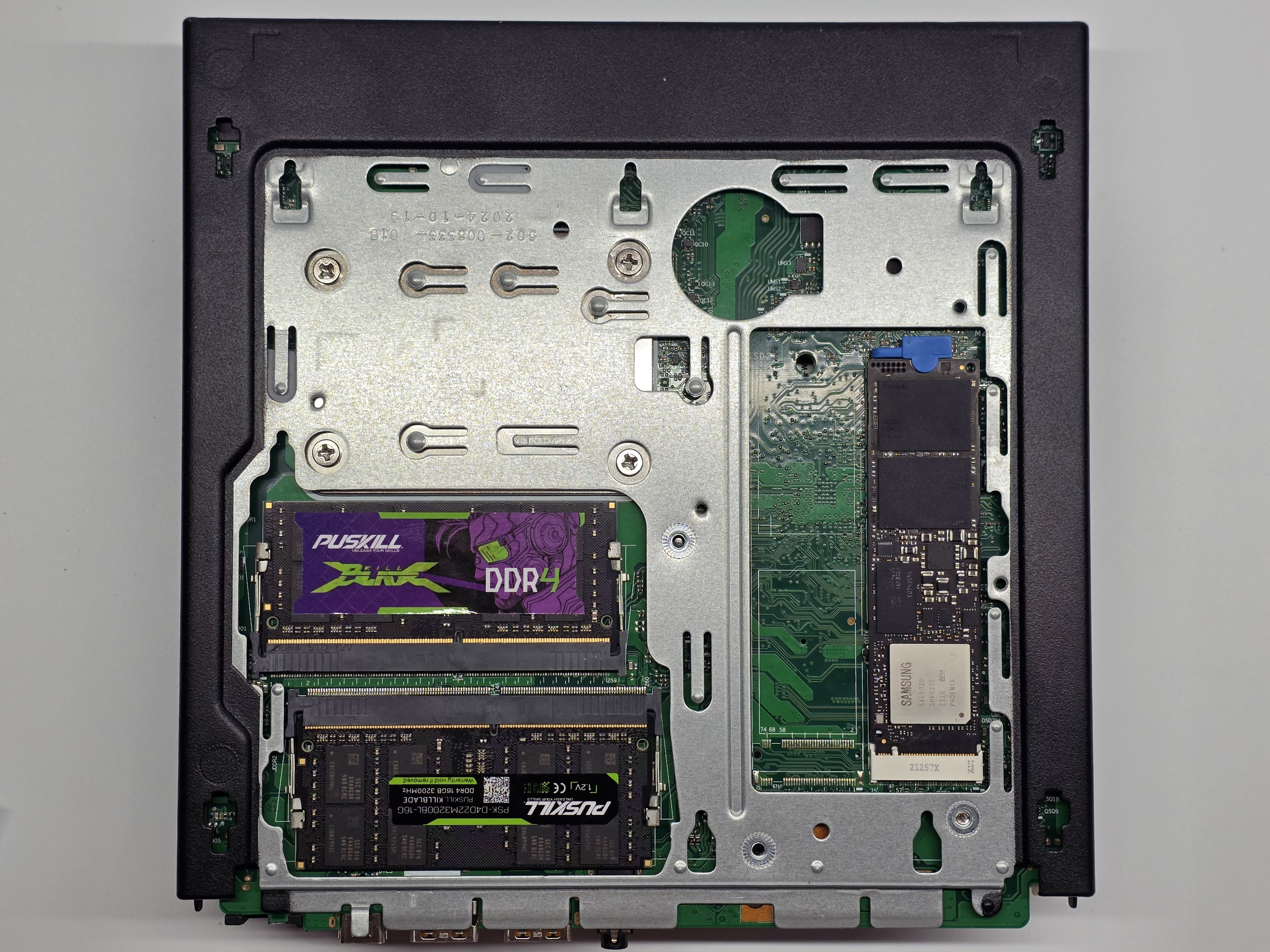

조립 완료 후 사진 입니다.

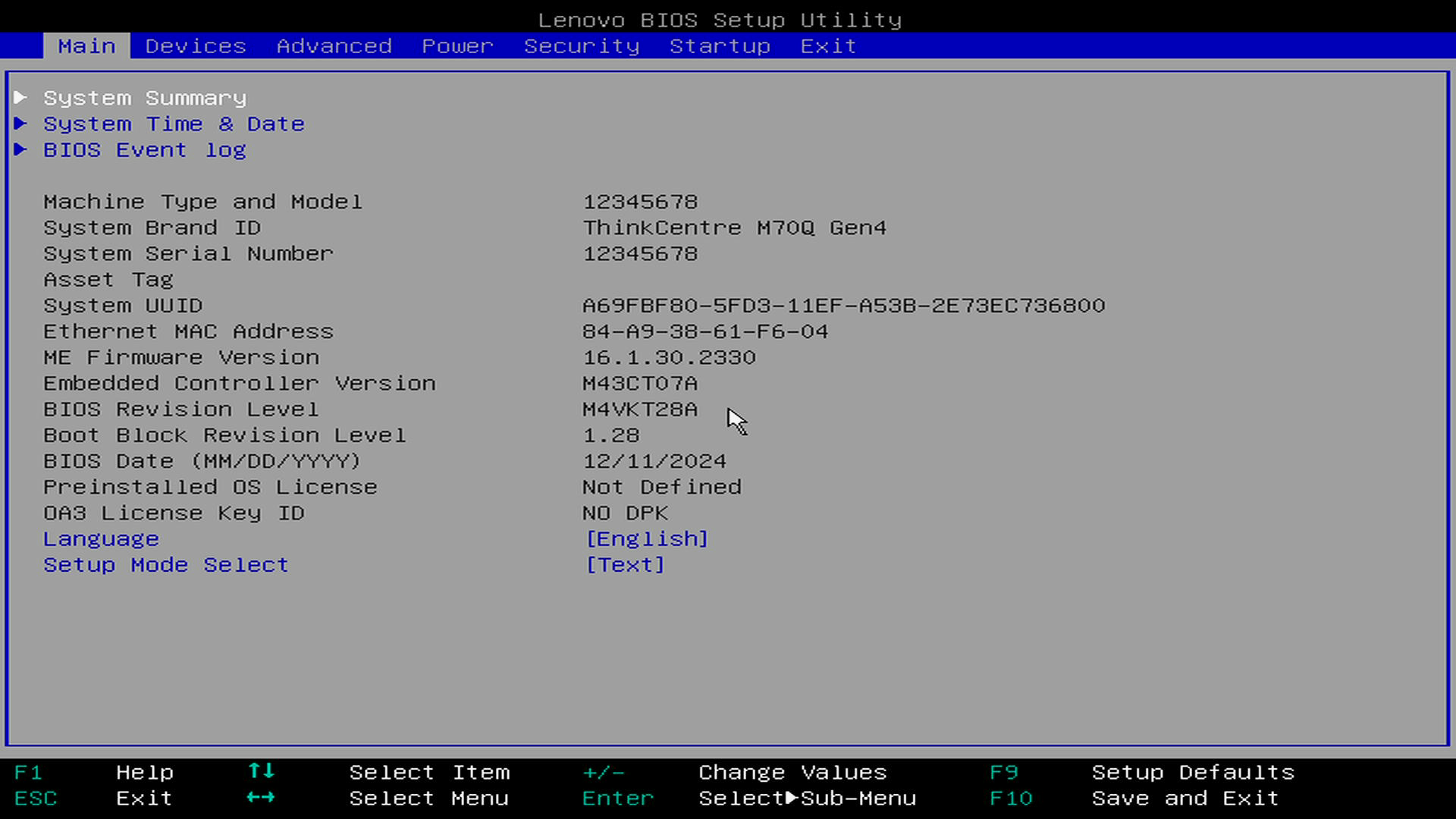

대따거의 은총을 받아서 M70q Gen 4의 바이오스를 입혀둔 사진 입니다.
Gen 3의 경우에는 12세대만 인식하기 때문에, 이후 세대도 지원하는 Gen4 바이오스에 ES 마이크로 코드도 심겨있습니다.
해당 바이오스를 정식 버전 보드(Rev 1.0 이상의 보드)에 씌우면 작동이 안된다고 합니다.

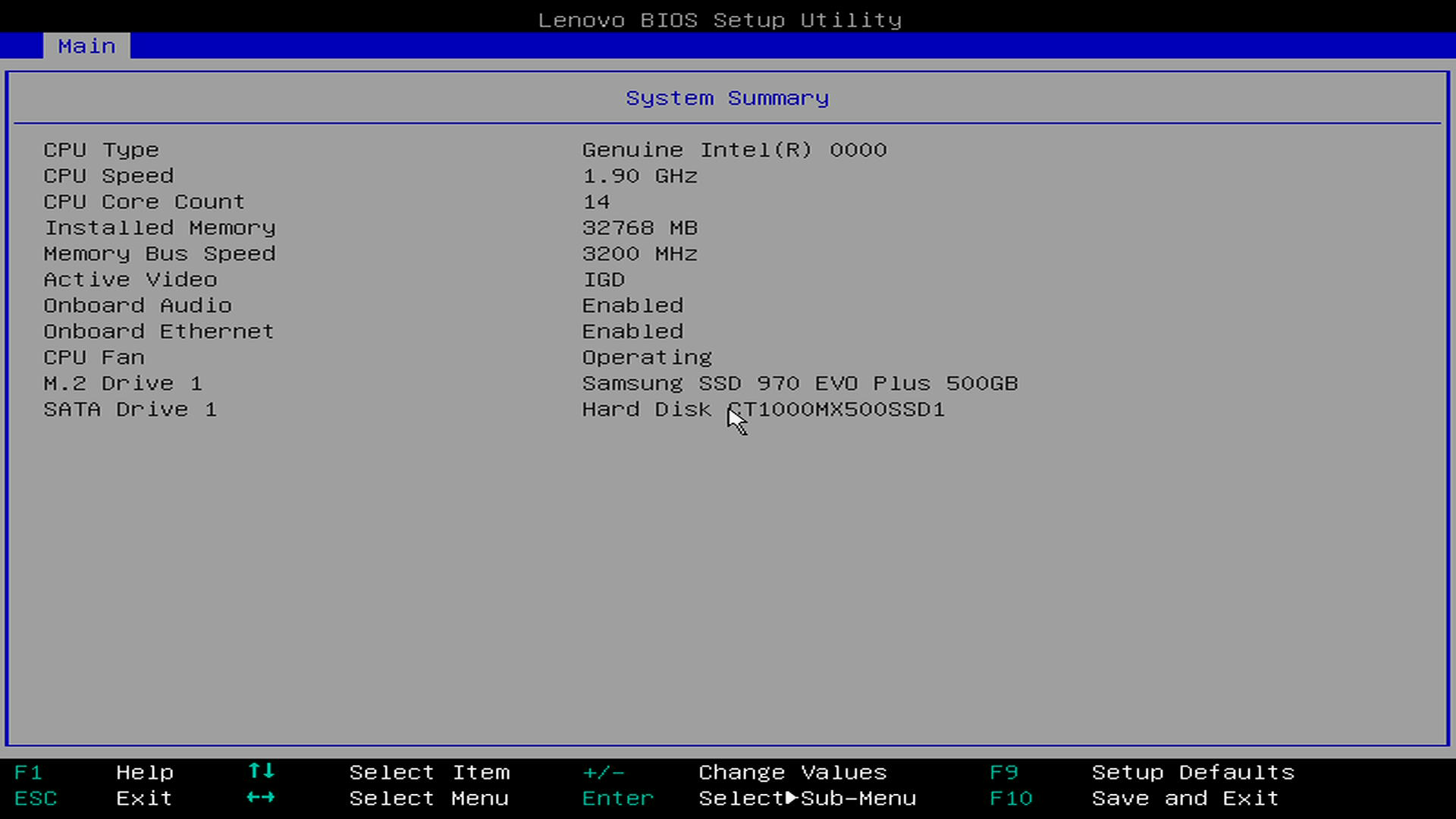

정상적으로 13600T ES3(Q1BS) 가 인식된것을 볼 수 있습니다.
여담으로 해당 CPU는 마이크로코드를 넣어도 인식안되는 보드가 꽤 있었습니다.
정확한 사유는 모르지만 ME버전과 마이크로코드가 둘다 맞아야 인식되는거 같습니다.
